Отношения между пакетами

Отношения между пакетами также включают в модель. Такой тип связи является отношением зависимости и изображается в виде пунктирной стрелки, направленной к зависимому пакету (см. рис. 6.10). Если пакет A зависит от пакета B, значит, один или несколько классов в пакете A инициируют связь с одним или более общедоступными классами в пакете B. Пакет A в этом случае называется пакетом-клиентом (client package), а пакет B — пакетом-поставщиком (supplier package).

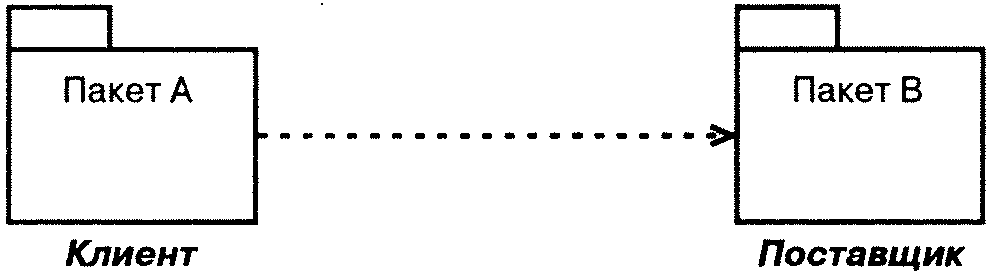

Рис. 6.10. Отношения между пакетами

Отношения между пакетами также выявляются путем изучения сценариев и отношений между классами системы. Так как это итеративный процесс, отношения могут измениться в ходе анализа и проектирования.
