Этап 1. Создание проекта

Проект в анализаторе кода C++ (Rational Rose C++ Analyzer) содержит информацию, необходимую для получения элементов проектирования по исходному коду в файлах. В проекте анализатора указываются следующие сведения:

  заголовок (Caption) — информационное описание проекта;

  каталоги (Directories) — список каталогов, используемых анализатором. Каталоги, содержащие файлы с исходным кодом и сопутствующие файлы, должны быть включены в список каталогов;

  расширения (Extensions) — список расширений, распознаваемых анализатором;

  файлы (Files) — список файлов, которые требуется проанализировать;

  определенные символы (Defined Symbols) и неопределенные символы (Undefined Symbols) — список символов препроцессора и их расширений;

  категории (Categories) — список пакетов, которым могут присваиваться классы и пакеты;

  подсистемы (Subsystems) — список пакетов, которым могут присваиваться компоненты и пакеты;

  базы (Bases) — список базовых проектов, требующийся для разрешения ссылок в исходном коде;

  контекст типа 2 (Туре 2 Context) — директивы препроцессора, требующиеся зависимым от контекста файлам исходного кода;

  параметры экспорта (Export Options) — список информации, которая экспортируется для создания или обновления модели в Rational Rose.

После создания проект сохраняется в файле с расширением. pjt.

Для создания проекта в анализаторе кода С++:

1. Выберите команду меню Tools => C++ => Reverse Engineering (Сервис => C++ => Возвратное проектирование) для запуска анализатора кода С++.

2. Выберите команду меню File => New (Файл => Новый).

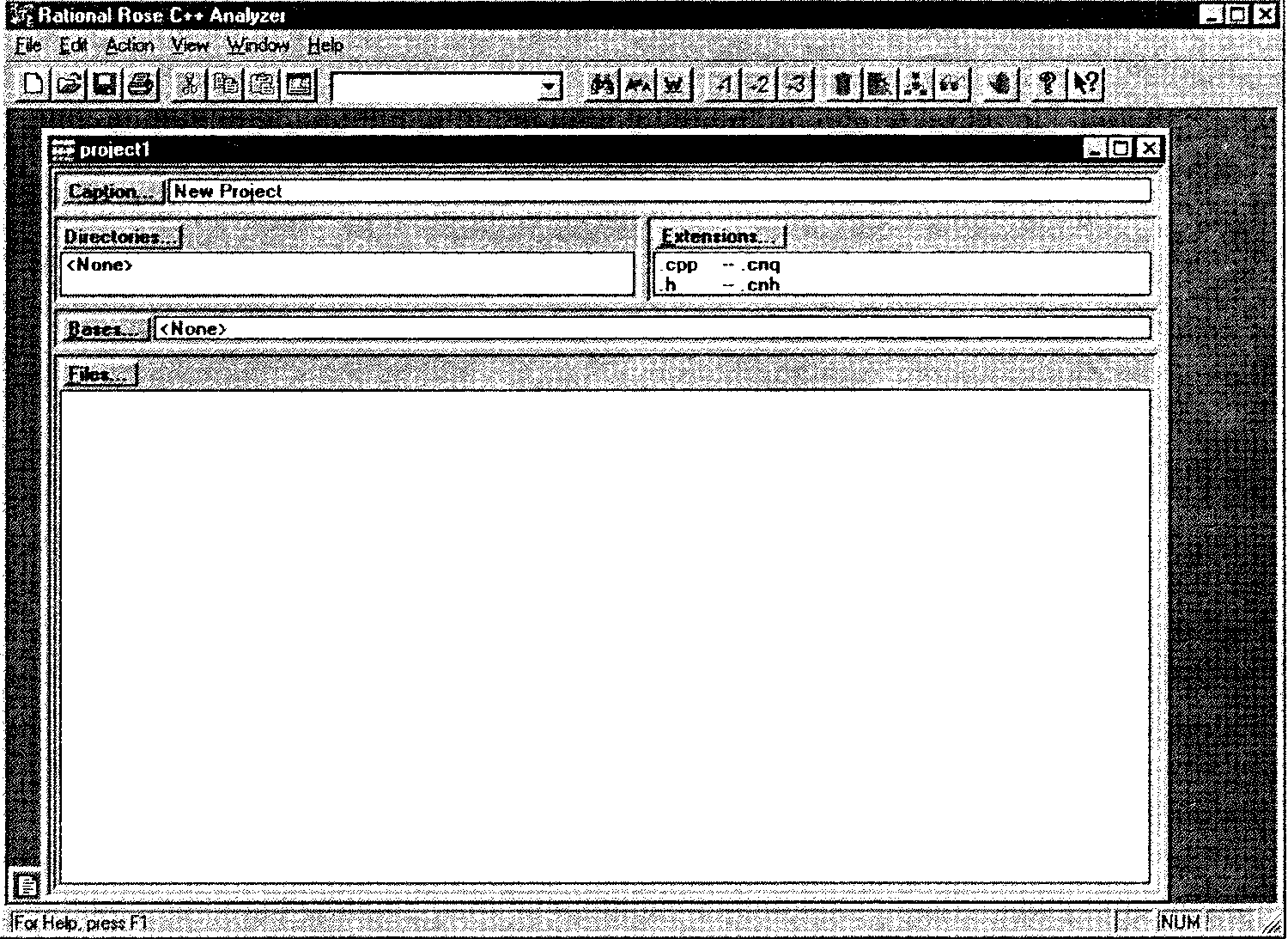

Окно проекта в анализаторе кода C++ показано на рис. A.8.

Рис. A.8. Окно проекта в анализаторе кода C++
