Компоненты исходного кода

В представлении компонентов модели компоненты исходного кода — это программные файлы, содержащиеся внутри пакетов. Тип файлов зависит от языка программирования (например, в C++ — файлы. h и срр, в Java — .Java, в PowerBuilder — .pbl). Каждый компонент связан с каким-либо языком. Классы в логическом представлении отображаются на компоненты в представлении компонентов. Для C++ один класс отображается в один компонент. Однако иногда на один компонент может быть отображено больше одного класса. Это обычно происходит в том случае, когда между классами существует очень тесная связь. Например, контейнер и его итератор содержатся в одном. h- и одном срр-файле. Значит, класс-контейнер и класс-итератор будут отображаться на один компонент. Я также видела классы, которые используются как шаблон взаимодействия, отображаемый на один физический файл. Нотация языка UML для компонента показана на рис. 11.6.

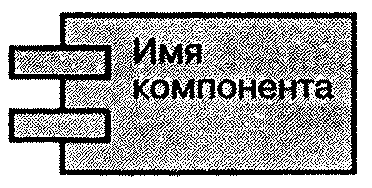

Рис. 11.6. Нотация языка UML для компонента
