Добавление классов уровня проектирования

Классы обычно добавляются в модель, чтобы выяснить, как реализовать что-либо в системе. Например, в системе регистрации курсов определено, что преподаватель должен ввести пароль, который обязательно проверяется. Для реализации этой задачи в систему добавляется класс, проверяющий пароль. По мере добавления классов в систему они отображаются на соответствующих диаграммах.

Обновленная диаграмма классов для задачи регистрации учебных курсов изображена на рис. 12.2. В этой точке жизненного цикла я буду показывать только названия стереотипов, потому что в модель добавляется разная детальная информация.

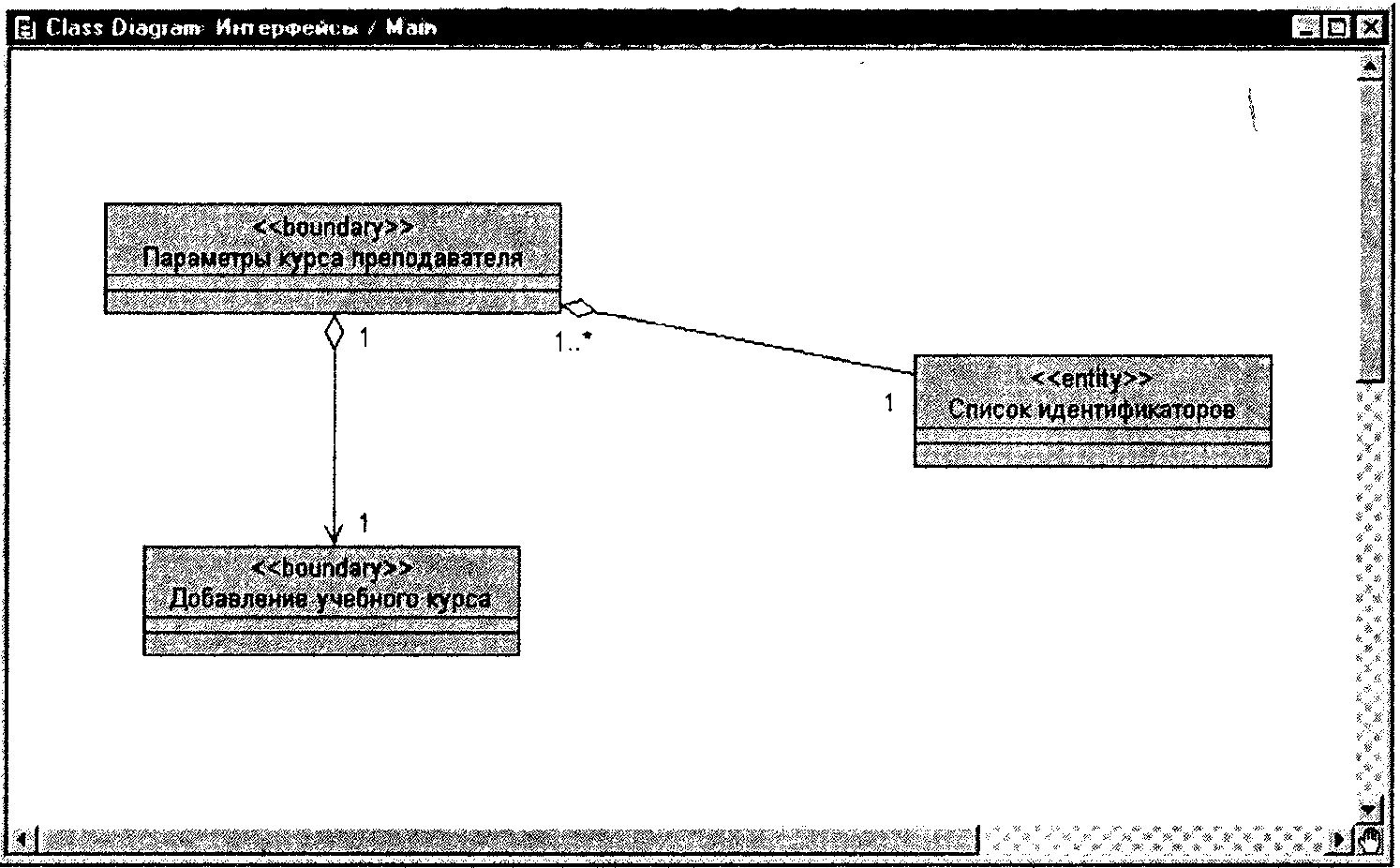

Рис. 12.2. Класс уровня проектирования

Вам необязательно поступать таким же образом. Чтобы стереотипы по умолчанию отображались только в виде названий, выберите в меню команду Tools => Options (Сервис => Параметры), затем вкладку Diagram (Диаграмма) и установите переключатель Label (Название) в группе переключателей Stereotype display (Отображение стереотипов).
