Диаграммы действий

На данном этапе жизненного цикла также могут быть построены диаграммы действий (activity diagrams). Они отражают динамику проекта и представляют собой схемы потоков управления в системе от действия к действию, а также параллельные действия и альтернативные потоки.

В конкретной точке жизненного цикла диаграммы действий могут представлять потоки между функциями или внутри отдельной функции. На разных этапах жизненного цикла они создаются для отражения последовательности выполнения операции.

Диаграммы действий иллюстрируют действия, переходы между ними, элементы выбора и линии синхронизации. В языке UML действие изображается в виде прямоугольника с закругленными углами, переходы — в виде направленных стрелок, элементы выбора — в виде ромбов, линии синхронизации — в виде толстых горизонтальных или вертикальных линий (см. рис. 3.11).

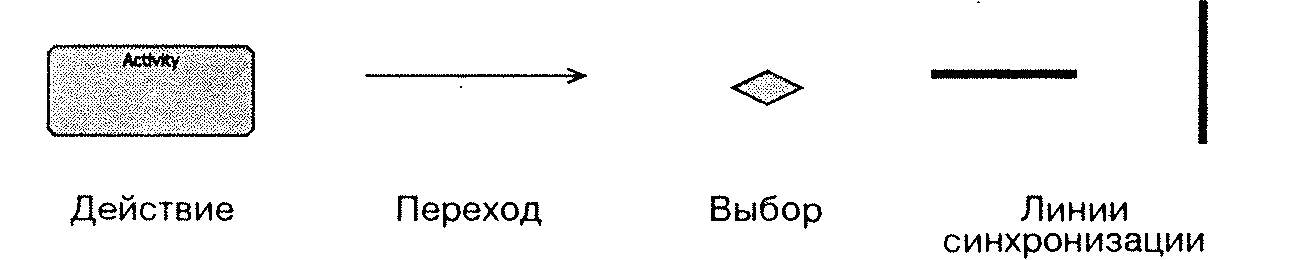

Рис. 3.11. Нотация языка UML для элементов диаграммы действий

Диаграммы действий в программе Rational Rose создаются следующим образом:

1. Щелкните правой кнопкой мыши по разделу Use Case View (Представление прецедентов) в списке браузера.

2. В появившемся контекстно-зависимом меню выберите команду New => Activity Diagram (Создать => Диаграмма действий). В список будет добавлена новая диаграмма с именем New Diagram.

3. Введите название диаграммы.

4. Чтобы открыть диаграмму, дважды щелкните по ней мышью в браузере. Окно браузера с диаграммой действий изображено на рис. 3.12.

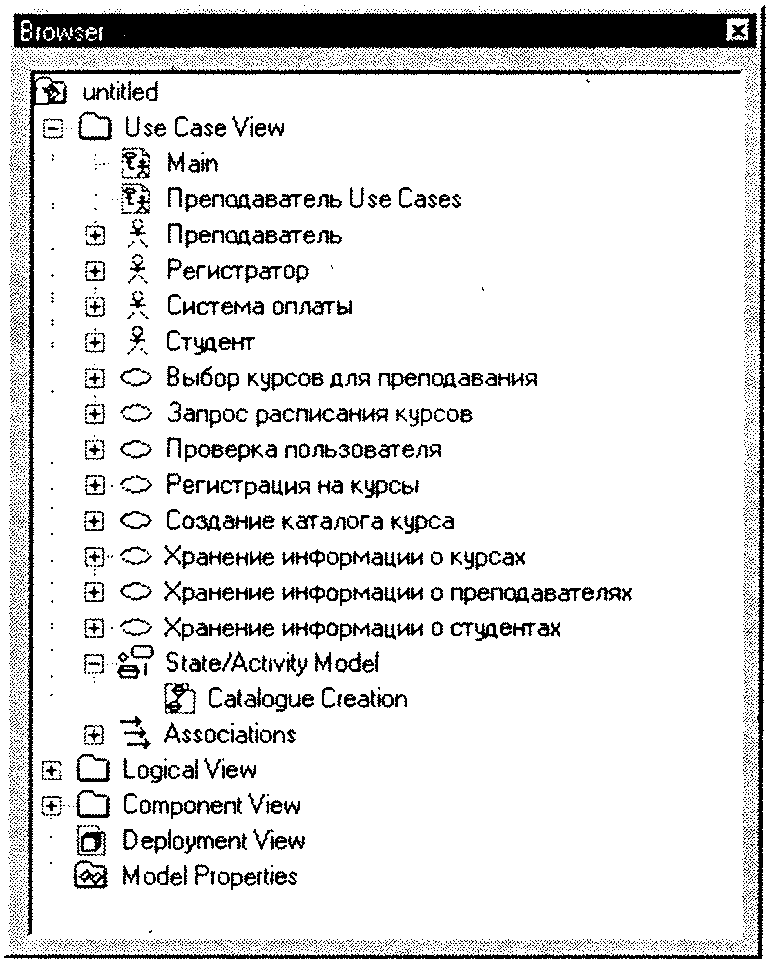

Рис. 3.12. Диаграмма действий в окне браузера
