Ассоциативные отношения

Ассоциация (association) — это двунаправленная семантическая связь между классами. Это не поток данных, определяемый в структурном анализе и проектировании, — данные могут поступать в обоих направлениях ассоциативной связи. Наличие ассоциации между классами говорит о том, что объекты этих классов взаимосвязаны. Например, ассоциативные отношения между классами предмет (Course) и менеджер курсов преподавателя (ProfessorCourseManager) означают, что объекты класса предмет связаны с объектами класса менеджер курсов преподавателя. Количество связанных объектов зависит от мощности ассоциативных отношений. В языке UML ассоциативные отношения изображаются в виде линии, соединяющей связанные объекты, — см. рис. 6.1.

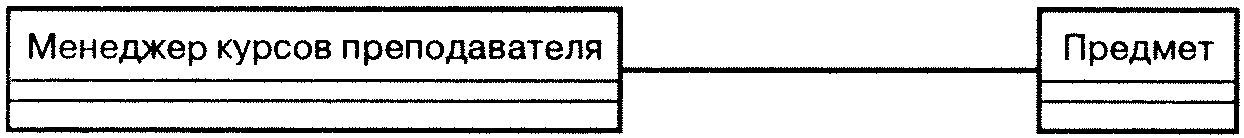

Рис. 6.1. Нотация языка UML для ассоциативного отношения

Последовательность создания ассоциативных отношений в программе Rational Rose:

1. На панели инструментов щелкните по кнопке Association (Ассоциация). Если она отсутствует, щелкните правой кнопкой мыши на панели инструментов и выберите команду Customize (Настройка) в появившемся контекстно-зависимом меню.

2. Щелкните по одному из классов на диаграмме классов.

3. Перетащите возникшую линию ассоциативной связи на второй класс.

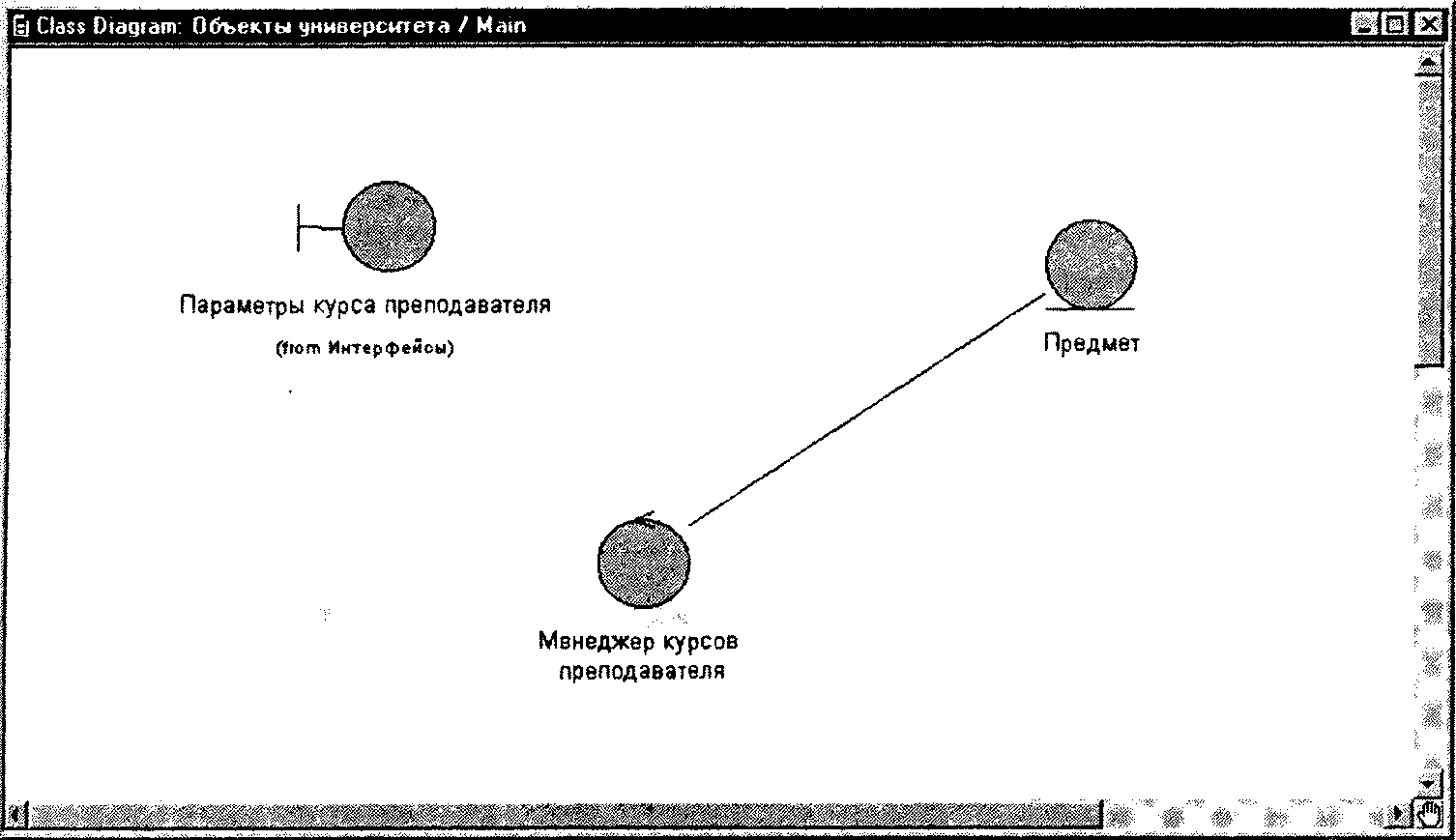

Ассоциативное отношение между классами показано на рис. 6.2.

Рис. 6.2. Ассоциативное отношение
