Создание атрибутов

Большинство атрибутов класса выявляется при анализе предметной области, системных требований и описаний потоков событий, а также при составлении описания класса. Кроме того, хорошим источником для определения атрибутов является сама предметная область. Например, в требованиях к системе указано, что информация о названии предмета, его описании и количестве учебных часов содержится в каталоге учебных курсов на семестр. Из этого следует, что название, описание и количество учебных часов — это атрибуты класса предмет. Последовательность создания атрибутов в программе Rational Rose:

1. Щелкните правой кнопкой мыши по классу в окне браузера.

2. В появившемся контекстно-зависимом меню выберите команду New => Attribute (Создать => Атрибут).

3. Введите имя нового атрибута.

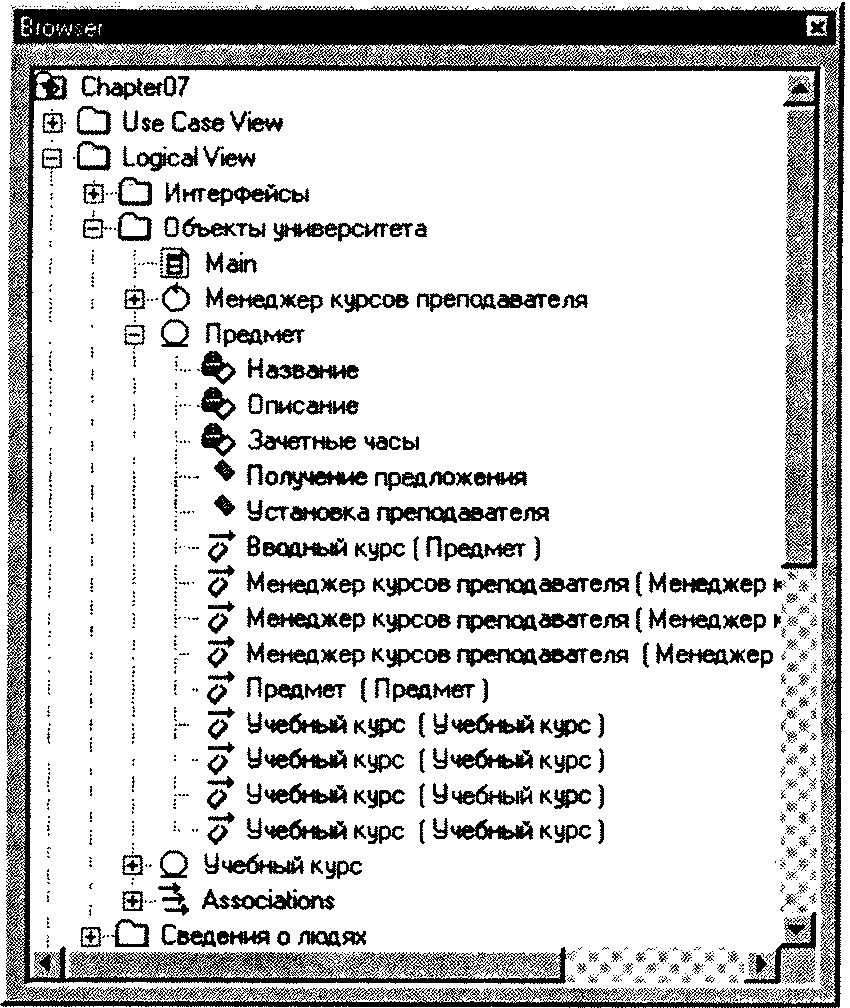

Атрибуты для класса предмет (Course) показаны на рис. 7.4.

Рис. 7.4. Атрибуты в списке браузера
