Стереотипы и классы

Мы уже говорили о стереотипах отношений на диаграмме функций. Классы тоже могут иметь стереотипы. Как и ранее, стереотип используется для создания нового типа элемента моделирования, в данном случае для создания новых типов классов. Некоторые основные стереотипы класса — это сущность, граничный элемент, элемент управления, сервисный элемент и исключение.

Стереотип класса указывается под его именем и заключается в двойные треугольные скобки. Если требуется, стереотип можно отобразить графическим значком или выделить цветом. В программе Rational Rose есть изображения для стереотипов Rational Unified Process — управляющего элемента, сущности и граничного элемента. Эти стереотипы, а также пример класса со стереотипом исключение показаны на рис. 4.4.

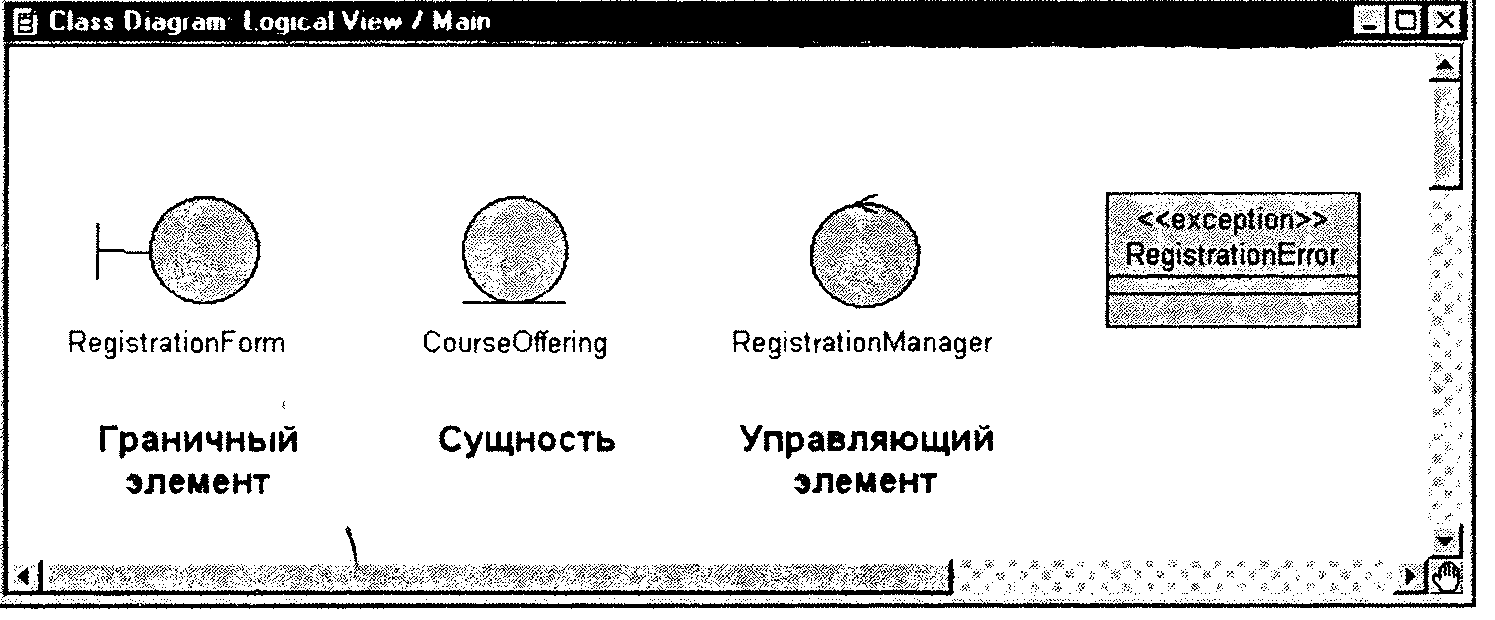

Рис. 4.4. Классы со стереотипами
