Отношение классов «учебный курс» и «учебный курс» БД

Это отношение может стать отношением зависимости, потому что объект учебный курс БД передается объекту учебный курс как параметр при вызове операции сохранения.

Обновленные диаграммы классов, выполненные при проектировании решения для отношений, показаны на рис. 12.6 и 12.7. Эти решения, возможно, претерпят изменения при добавлении прецедентов и сценариев.

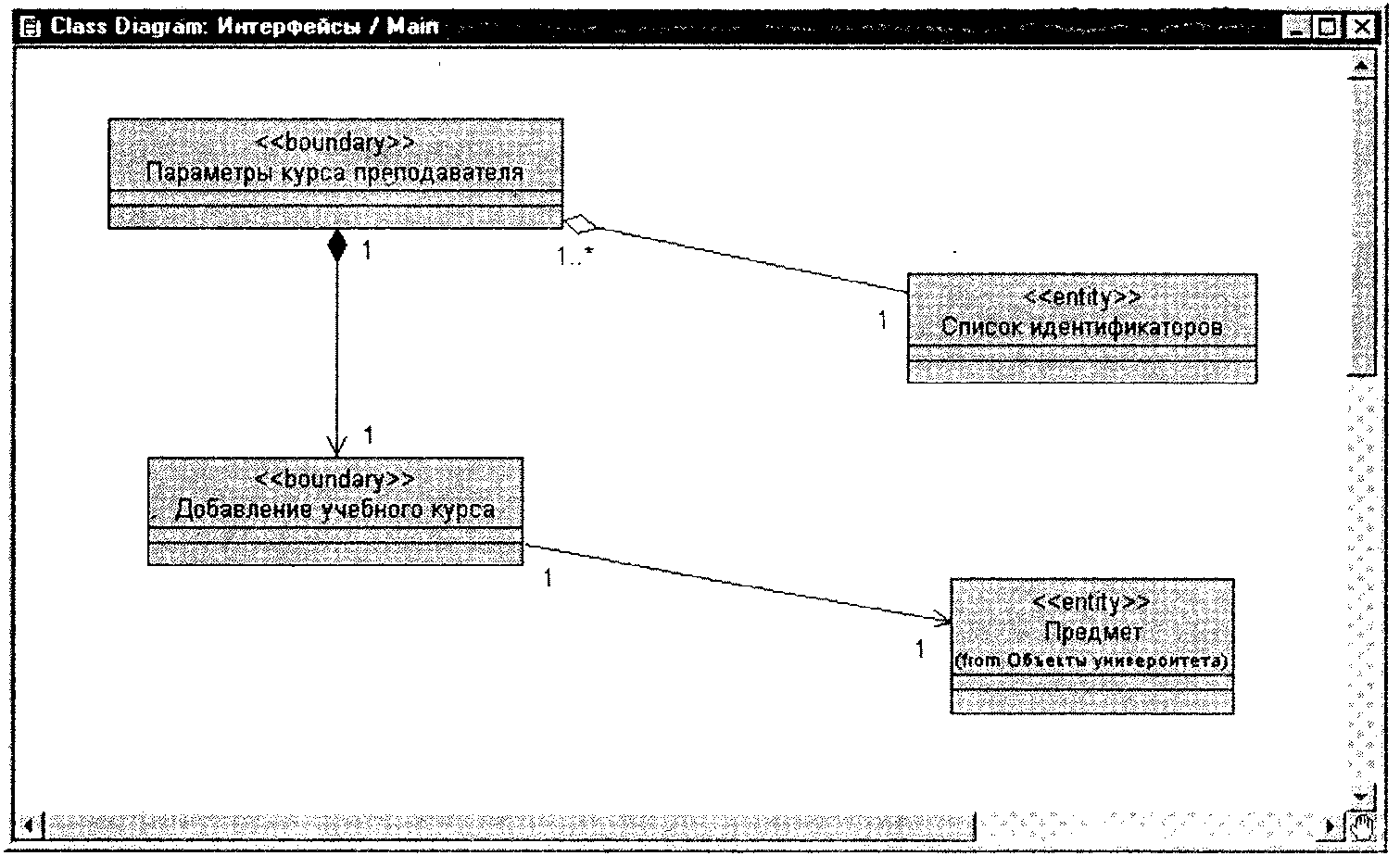

Рис. 12.6. Обновленная главная диаграмма классов для пакета Интерфейс

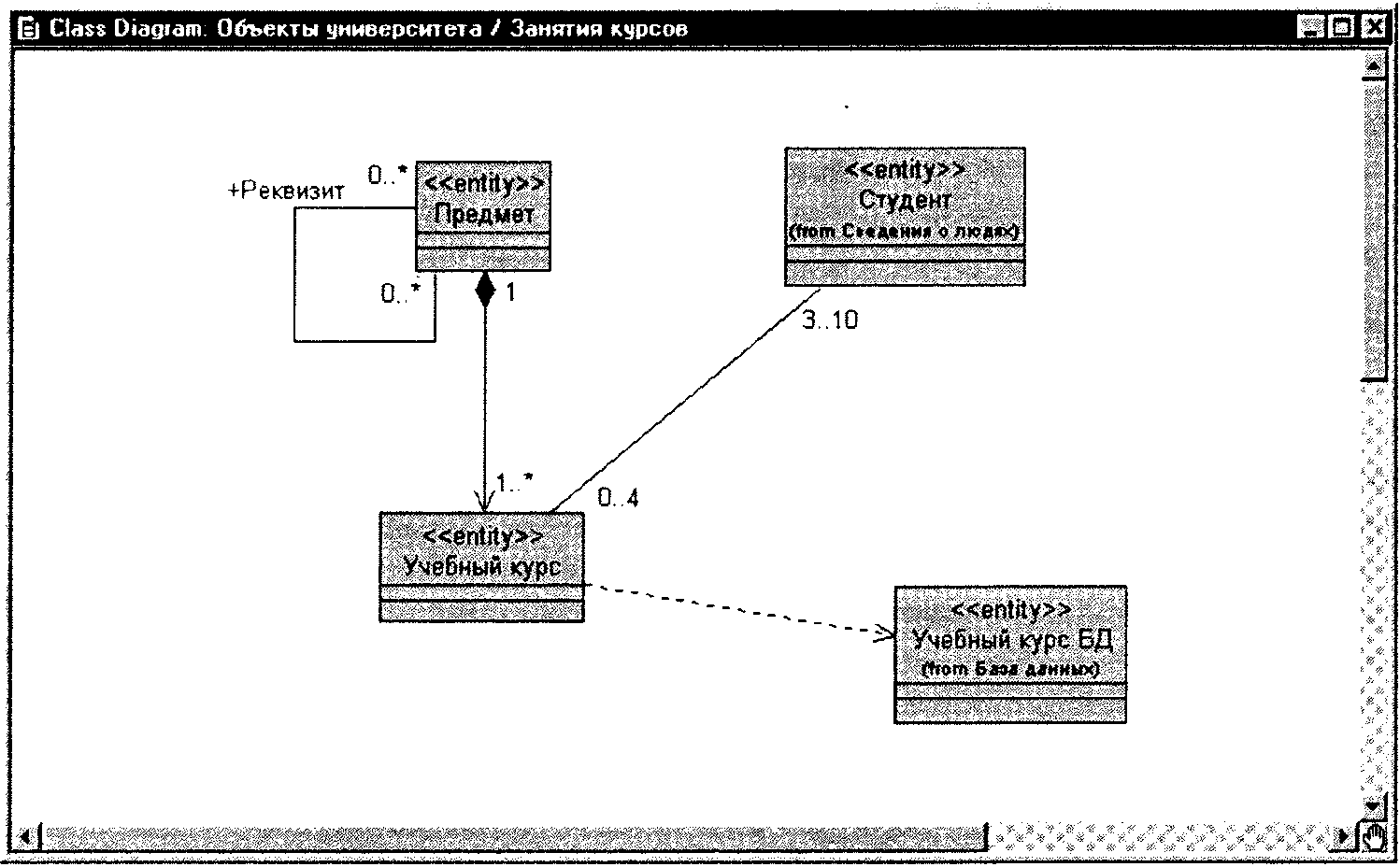

Рис. 12.7. Обновленная диаграмма классов
