Актеры в системе регистрации курсов университета

Перечислим ответы на ранее поставленные вопросы:

1. Студент хочет зарегистрироваться на курсы.

2. Преподаватель хочет выбрать курсы, которые он будет читать.

3. Регистратор должен создать учебный план и составить каталог на семестр.

4. Регистратор должен хранить информацию о курсах, преподавателях и студентах.

5. Система оплаты должна получать необходимую информацию из системы регистрации.

Основываясь на полученных ответах, можно выделить следующих актеров: студент (Student), преподаватель (Professor), регистратор (Register) и система оплаты (Billing system).

Алгоритм создания актеров в программе Rational Rose:

1. Щелкните правой кнопкой мыши по разделу Use Case View (Представление прецедентов) в окне браузера.

2. В появившемся контекстно-зависимом меню выберите команду New => Actor (Создать => Актер). В список окна браузера будет добавлен новый актер с именем New Class.

3. Выбрав новый пункт списка, введите нужное имя актера.

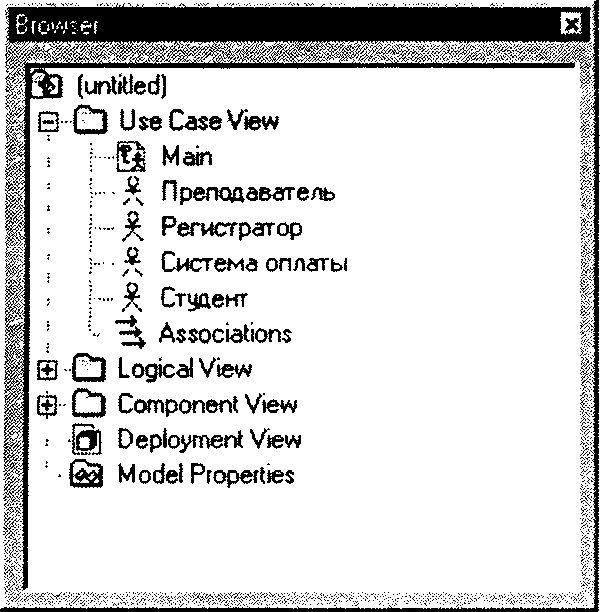

Окно браузера со списком актеров для системы регистрации курсов показано на рис. 3.2.

Рис. 3.2. Актеры
