Именование отношений

Ассоциации можно присвоить имя. Обычно в названии ассоциации используется глагол или фраза с глаголом, отражающая смысл связи. Так как фраза с глаголом предполагает направление чтения, желательно, чтобы название корректно читалось слева направо или сверху вниз. Слова можно изменить, чтобы читать название связи в другом направлении, например: преподаватель читает курс, курс читается преподавателем.

Надо отметить, что присваивать ассоциации имя необязательно. Название дается в том случае, если оно придает большую ясность модели. Агрегационные отношения обычно не имеют названий, потому что читаются с использованием слов «имеет» или «содержит».

Чтобы указать названия отношений в программе Rational Rose:

1. На диаграмме классов выделите линию связи, щелкнув по ней мышью.

2. Введите название отношения (см. рис. 6.5).

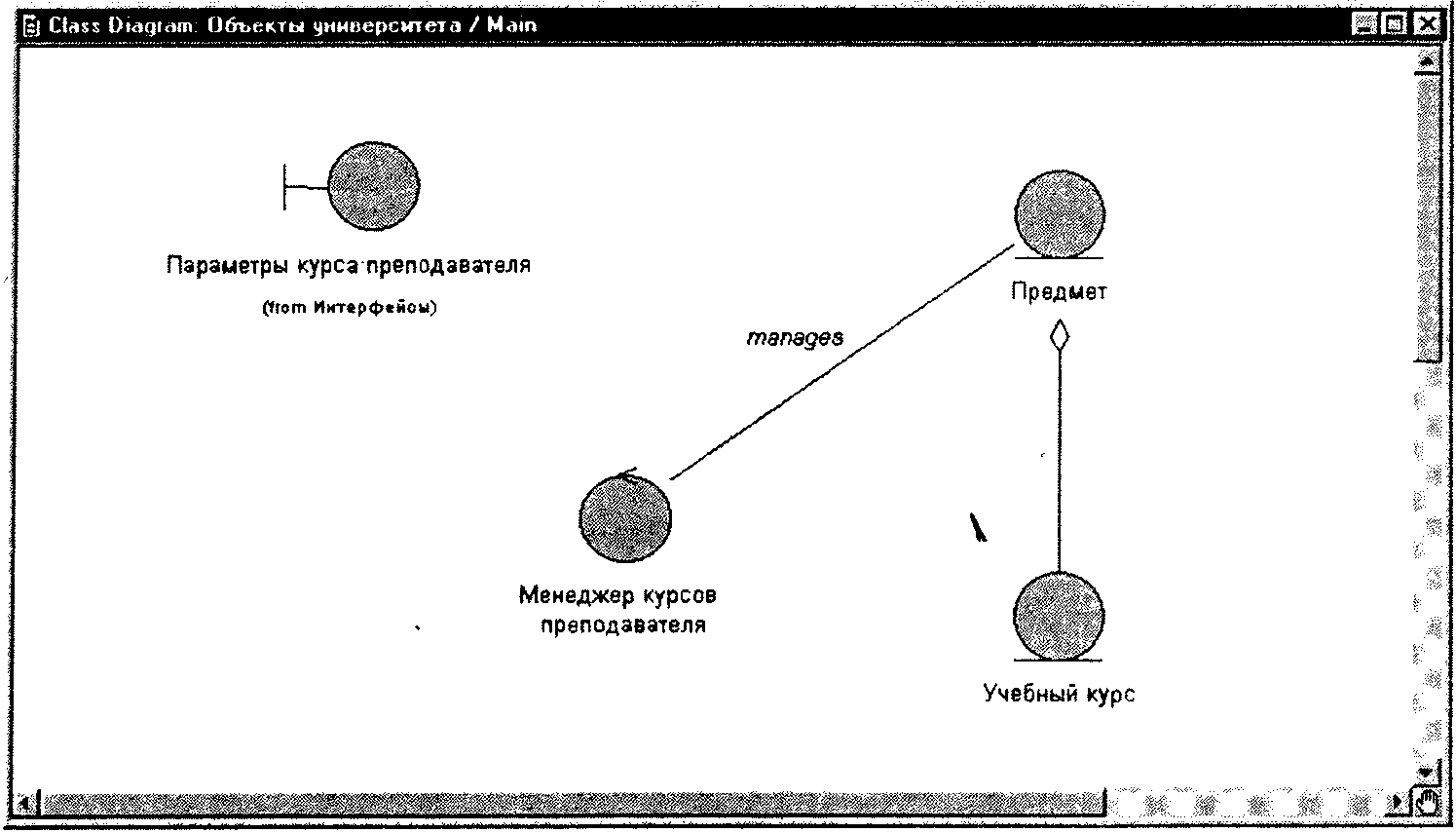

Рис. 6.5. Отношение с названием
