Содержание

В модели также необходимо определить тип содержания в агрегационном отношении. Содержание может быть реализовано по значению или по ссылке. Первое предполагает эксклюзивное владение для содержащего класса (агрегата) и изображается в виде закрашенного ромба. Второе не предполагает эксклюзивного владения и изображается в виде незакрашенного ромба.

Для указания типа агрегационного содержания в программе Rational Rose:

1. Дважды щелкните по линии агрегационной связи, чтобы открыть диалоговое окно настройки параметров отношения.

2. Выберите вкладку Detail (Детально) для роли, представляющей «целое» в агрегации.

3. Установите нужный тип содержания в группе переключателей Containment (Содержание).

4. Щелкните по кнопке OK, чтобы закрыть диалоговое окно.

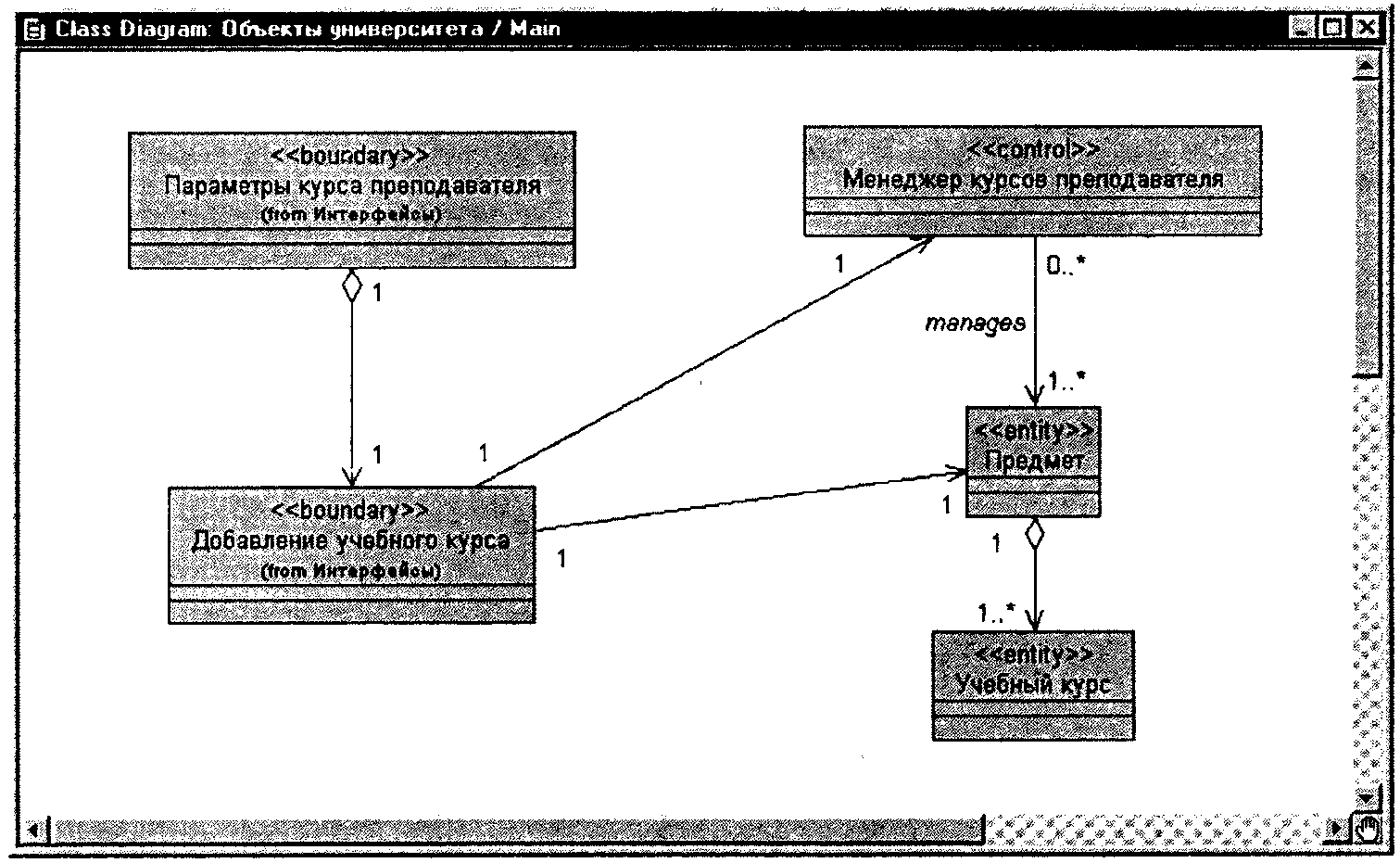

Отношение с содержанием по значению (класс параметры курса преподавателя (ProfessorCourseOptions) содержит класс добавление учебного курса (AddACourseOffering)) и отношение с содержанием по ссылке (отношение класса параметры курса преподавателя (ProfessorCourseOptions) к классу список доступных идентификаторов (ValidlDList)) показаны на рис. 12.4.

Рис. 12.4. Содержание
