Этап 2. Связывание классов с компонентами

После создания компонентов устанавливается связь классов с компонентами. Компоненты представляют проект на Visual C++ или Visual Basic.

Для связывания классов с компонентами в программе Rational Rose:

1. Щелкните правой кнопкой мыши по компоненту в списке браузера или по диаграмме компонентов.

2. В появившемся контекстно-зависимом меню выберите команду Open Specification.

3. Выберите вкладку Realize (Реализация).

4. Щелкните правой кнопкой мыши по классу, который требуется связать с компонентом, в списке классов.

5. В появившемся контекстно-зависимом меню выберите команду Assign (Присвоить).

6. Аналогичным образом свяжите с компонентом другие классы.

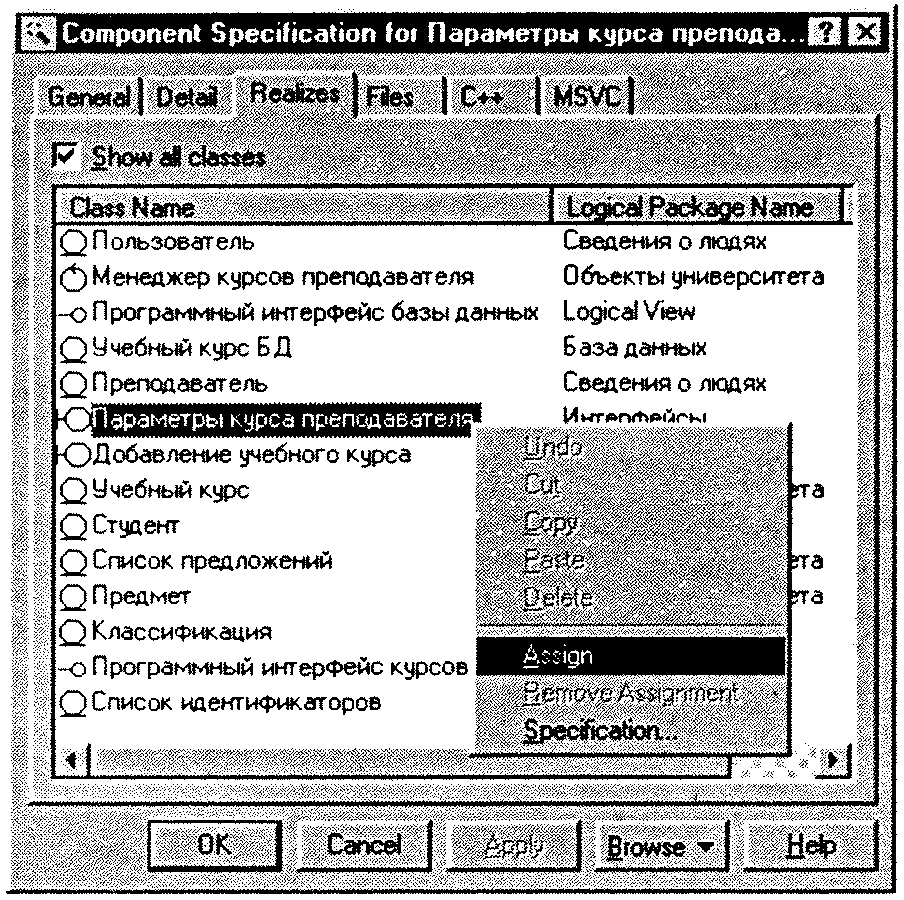

Параметры компонента для класса параметры курса преподавателя показаны на рис. B.2.

Рис. B.2. Вкладка Realize диалогового окна настройки параметров компонента
