Уточнение
На данном этапе ассоциативные отношения могут быть преобразованы в отношения зависимости (dependency relationship). Они означают следующее: объект, запросивший услугу (клиент) у другого объекта (поставщика услуги), не имеет представления о расположении объекта-поставщика.
Ему необходимо сообщить, где находится объект-поставщик. Обычно объект-поставщик передается как параметр в один из методов класса-клиента или объявляется локально в области действия метода класса-клиента. Отношения зависимости изображаются пунктирной стрелкой, направленной от клиента к поставщику.
Последовательность создания отношений зависимости в программе Rational Rose:
1. Щелкните по кнопке Dependency Relationship (Отношение зависимости) на панели инструментов.
2. Щелкните по классу, выступающему в качестве клиента.
3. Перетащите линию связи к классу-поставщику.

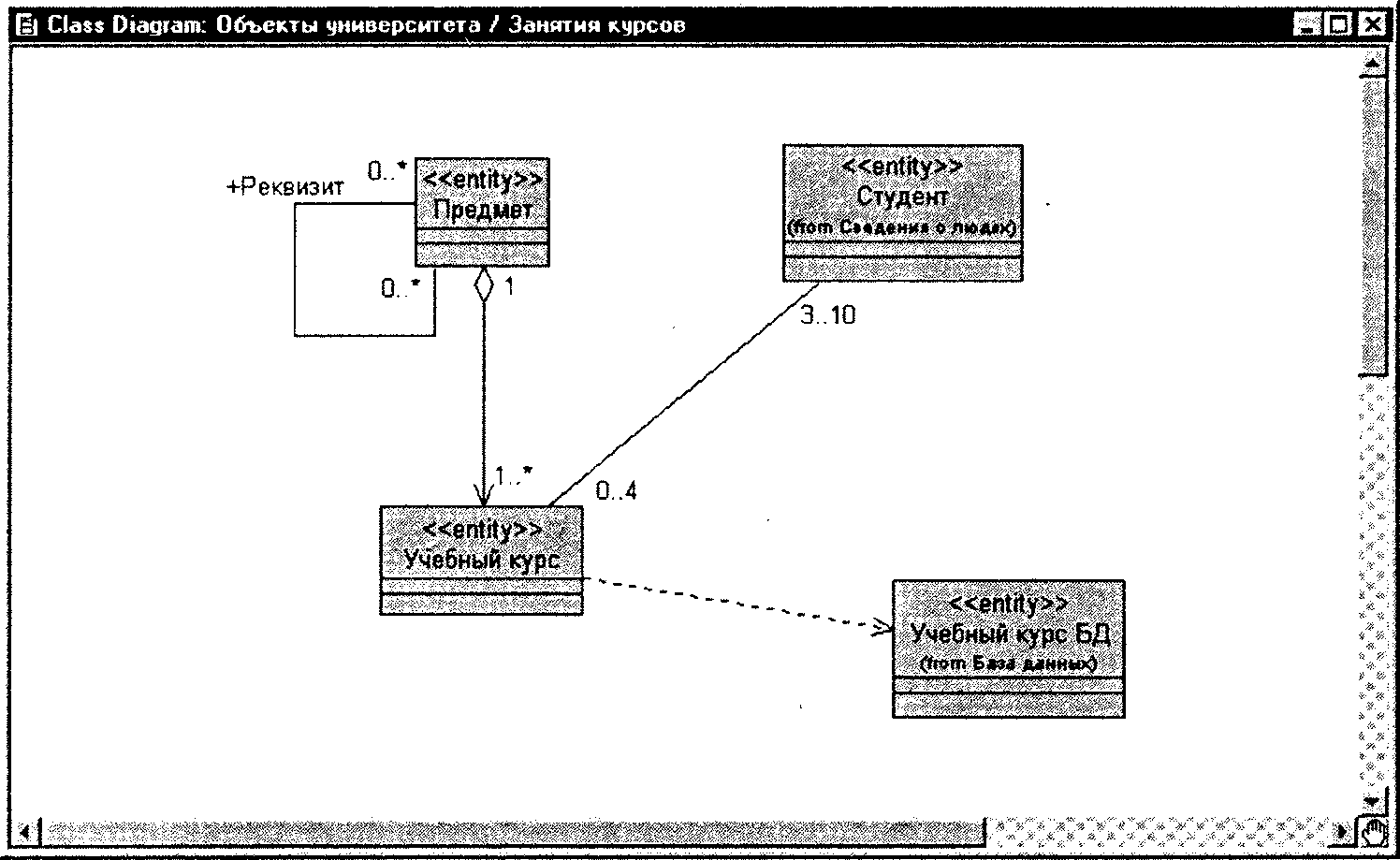

Отношение зависимости между классами учебный курс (CourseOffering) и учебный курс БД (DBCourseOffering) показано на рис. 12.5.

Рис. 12.5. Отношение зависимости
