Этап 3. Установка параметров генерации кода с помощью программы Model Assistant Tool

Инструмент Model Assistant Tool отображает элементы моделирования из программы Rational Rose на конструкции языков Visual C++ или Visual Basic. Для языка Visual Basic программа Model Assistant Tool способна создавать и определять константы, операторы, события, типы, перечисления, свойства, методы и параметры методов. Она позволяет создавать процедуры типа Get, Let и Set для свойств класса и ролей ассоциативной связи, а также определенный пользователем класс для наборов и списков. На языке Visual C++ программа Model Assistant Tool может создавать и определять операции для классов, такие как конструкторы, деструкторы и операции доступа для атрибутов и отношений.

В поле Preview (Предварительный просмотр) отображается код, который будет получен для выбранного элемента. Это позволяет увидеть, как повлияют на код настройки параметров генерации.

Программа Model Assistant Tool будет доступна при условии, что:

  языком, выбранным для модели по умолчанию, является Visual C++ или Visual Basic;

  класс связан с компонентом Visual C++ или Visual Basic.

Подробную информацию об инструменте Model Assistant Tool можно найти в файлах справки программы Rational Rose.

Этапы запуска программы Model Assistant Tool:

1. Щелкните правой кнопкой мыши по нужному классу в списке браузера или по диаграмме классов.

2. В появившемся контекстно-зависимом меню выберите команду Model Assistant.

Окна программы Model Assistant Tool для класса с назначенным языком Visual Basic и Visual C++ показаны на рис. B.3 и B.4.

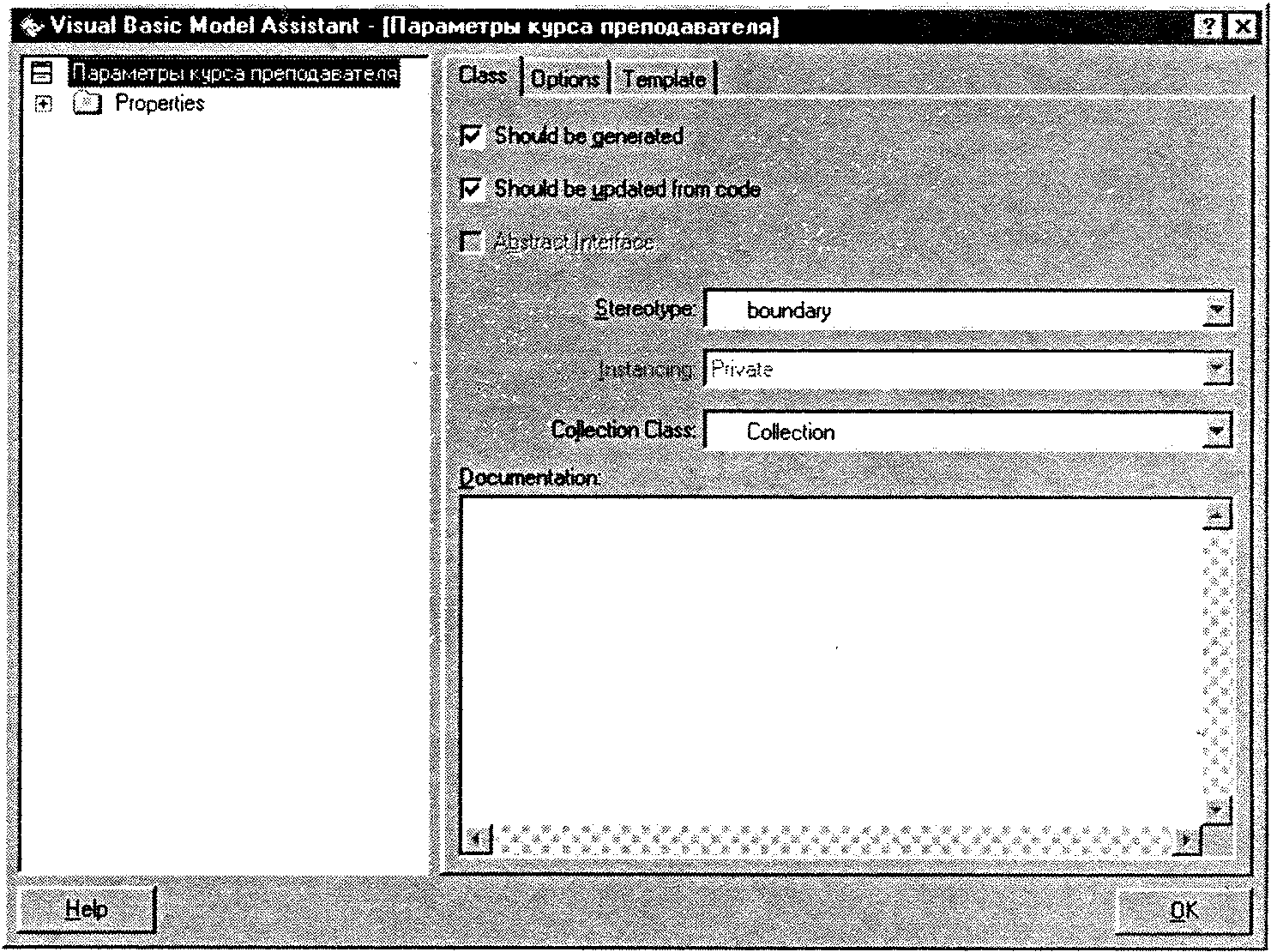

Рис. B.3. Окно программы Model Assistant для языка Visual Basic

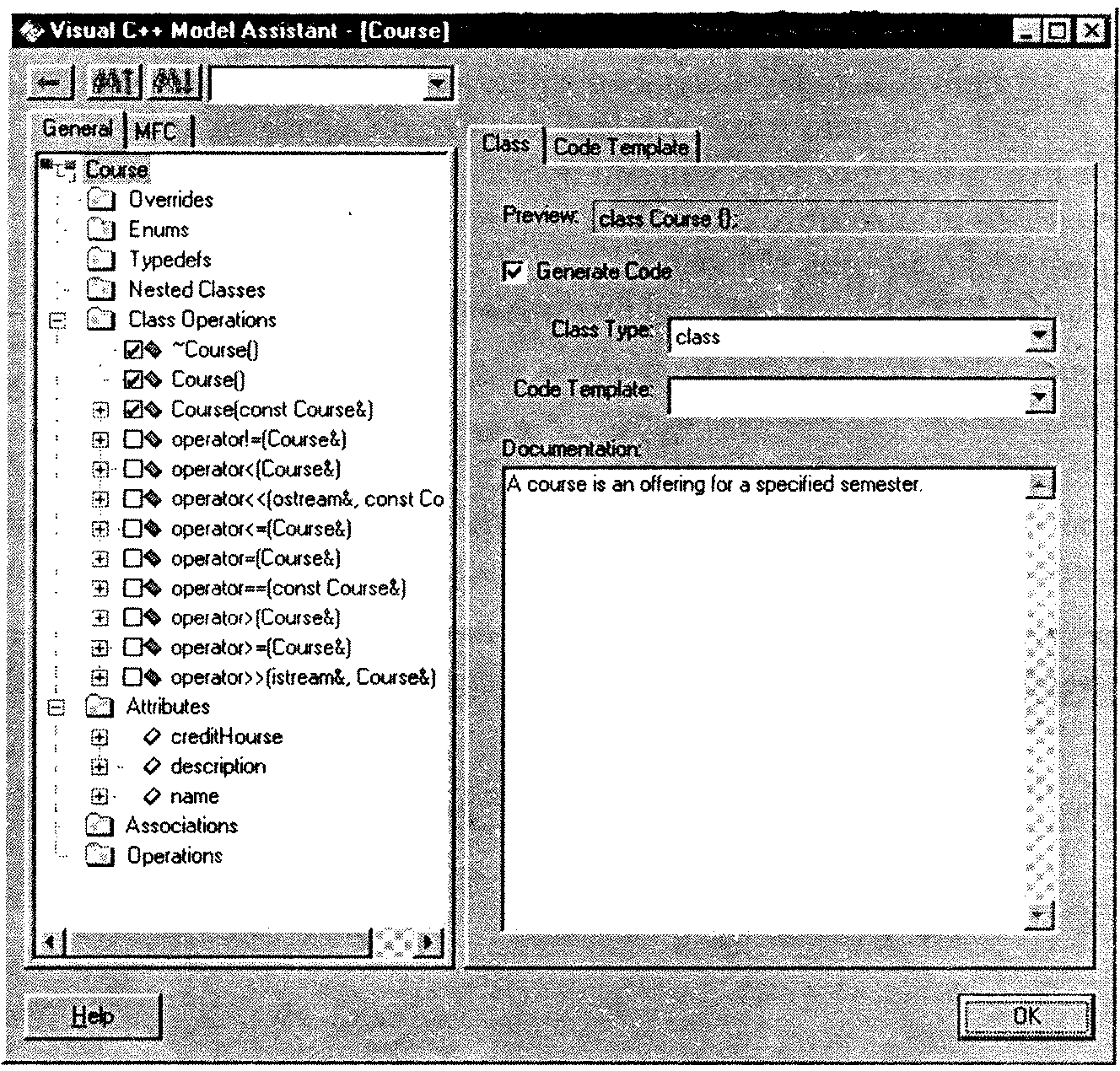

Рис. B.4. Окно программы Model Assistant для языка Visual C++
