Отношения между пакетами в системе регистрации учебных курсов

В сценарии добавить учебный курс класс добавление учебного курса отправляет сообщение классу менеджер курсов преподавателя. Это указывает на наличие связи между пакетами Интерфейсы и Объекты университета. На данном этапе мы не можем выделить какие-либо отношения с пакетом Сведения о людях.

Для создания отношений между пакетами в программе Rational Rose:

1. Щелкните по кнопке Dependency Relationship (Отношение зависимости) на панели инструментов.

2. Щелкните по пакету-клиенту и перетащите линию связи к пакету-поставщику.

Отношения между пакетами в системе регистрации учебных курсов показаны на рис. 6.11.

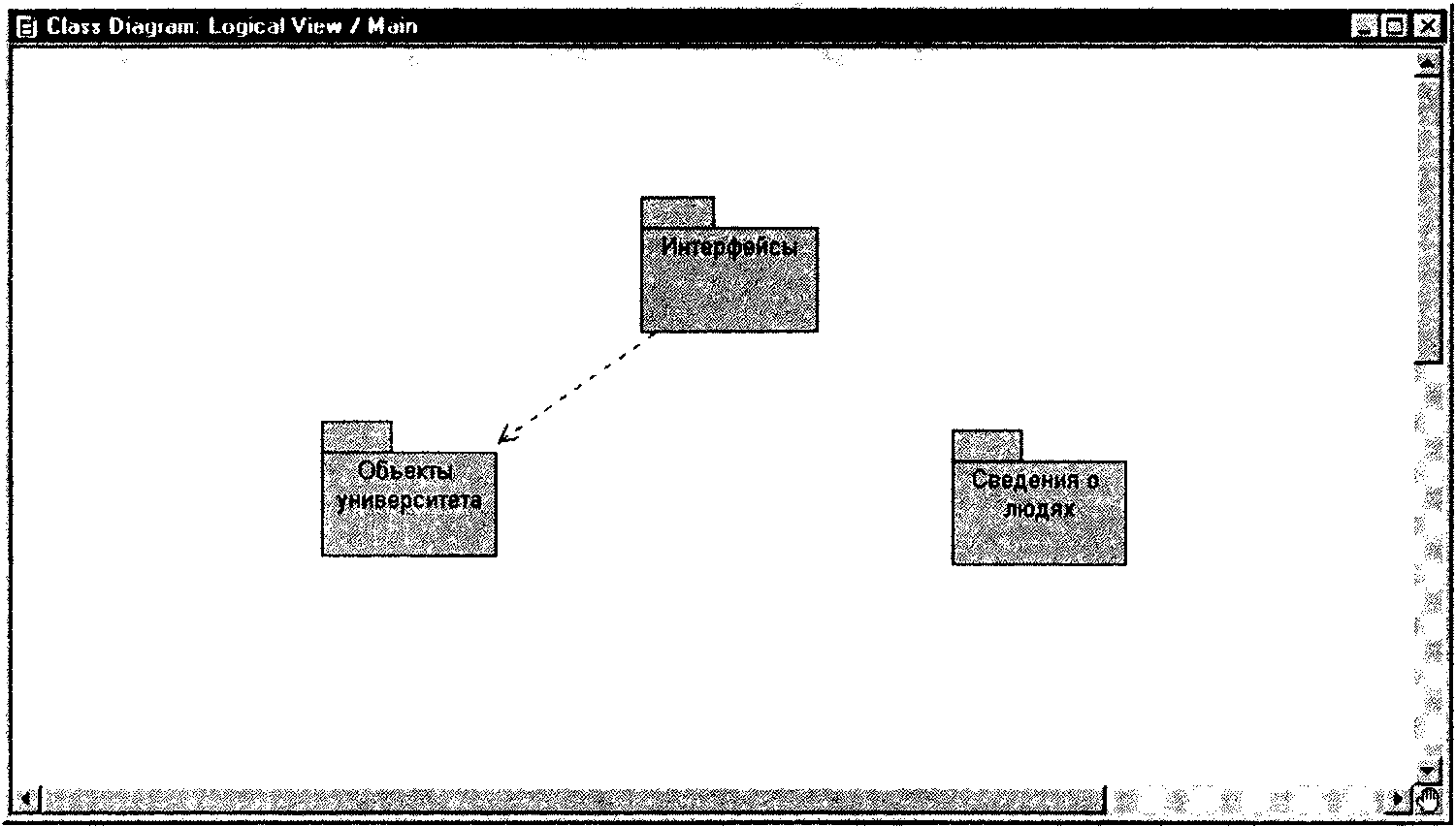

Рис. 6.11. Отношения между пакетами в системе регистрации учебных курсов
