4.9. Сборка схемы Н-моста

Настала пора собрать схему H-моста. Возьмем микросхему SN754410-четырехканальный драйвер Н-полумоста. Два драйвера Н-полумоста образуют полный драйвер H-моста, как на рис. 4.5. Для управления одним электродвигателем постоянного тока используются два из четырех драйверов Н-полумоста. Если вы хотите сделать, например, радиоуправляемый автомобиль, можно управлять двумя колесами с помощью одной микросхемы SN754410. На рис. 4.6 приведена цоколевка микросхемы SN754410.

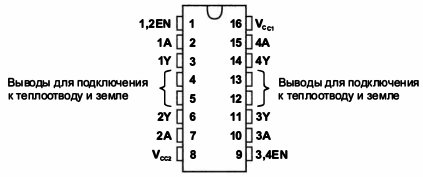

Рис. 4.6. Цоколевка микросхемы SN754410

Нумерация контактов на микросхемах начинается с левого верхнего угла и идет против часовой стрелки. На корпусе всегда имеется метка у контакта 1 (полукруг, точка или что-то другое).

Соответствие состояний входов и выходов драйвера SN754410 иллюстрирует табл. 4.1 (условные обозначения в таблице: Н - высокий уровень; L - низкий уровень; Х -безразличное состояние; Z -высокоимпедансное состояние).

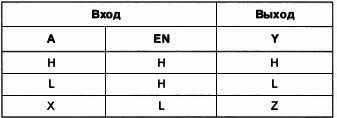

Таблица 4.1. Состояния входов и выходов драйвера SN754410

Рассмотрим назначение контактов микросхемы SN754410:

• GND (контакты 4, 5, 12, 13)-выводы для подключения к земляной шине монтажной платы;

• Vcc2 (контакт 8)-напряжение питания двигателя (подсоедините к 9 В);

• Vccl (контакт 16)-напряжение питания микросхемы (подсоедините к 5 В);

- 93 -

• 1У и 2У (контакты 3 и 6) - выходы для подключения первого двигателя;

• IA и 2А (контакты 2 и 7)- коммугация первого двигателя, эти выводы соединены с управляющими контактами Arduino;

1,2 EN (контакт 1)- включение и отключение левого драйвера. Данный вывод соединен с ШИМ-контактами на плате Arduino, что позволяет динамически регулировать скорость двигателей;

• ЗУ и 4У (контакты 11 и 14)- выходы для подключения второго двигателя;

• Батарея

• Н-мост

• Двигатель постоянного тока

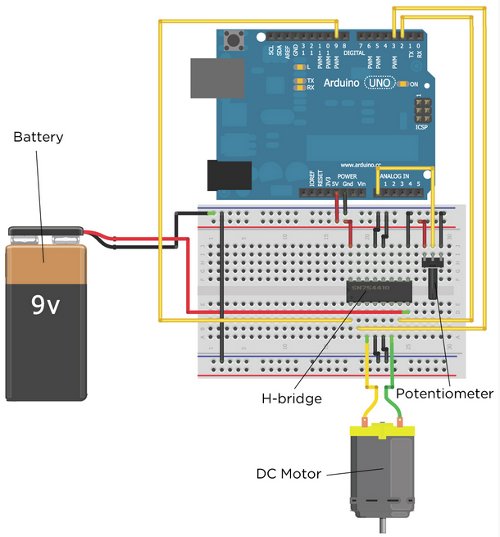

Рис. 4.7. Схема подключения Н-моста

- 94 -

ЗА и 4A (контакты 10 и 15)- коммутация второго двигателя, эти выводы соединены с управляющими контактами Arduino;

• 3,4 EN (контакт 9) - вывод включения или отключения правого драйвера. Он соединен с ШИМ-контактами на Arduino, что позволяет динамически регулировать скорость двигателей.

Проверьте монтаж по рис. 4.7. Потенциометр подключим позже.

Прежде чем приступать к программированию, проверим работоспособность схемы.

Подключите один из входных контакто? (2 или 7) микросхемы H-моста к шине 5 В, другой к земле. Двигатель начнет вращаться. Поменяйте подключение контактов 2 и 7, двигатель будет вращаться в другую сторону.

ВНИМАНИЕ!

Во время переключения контактов отключите батарею, чтобы случайно не вызвать короткое замыкание моста.
