2.3. Подсоединение светодиодов

Светодиоды почти наверняка будут одними из наиболее часто используемых деталей в проектах из данной книги. Подключая светодиоды, необходимо соблюдать правильную полярность. Положительный вывод светодиода называется анодом, отрицательный - катодом. Определить назначение контактов светодиода можно визуально: вывод катода короче, чем анода.

Ток через светодиод течет только в одном направлении: от анода к катоду. Поскольку ток протекает от положительного полюса к отрицательному, анод светодиода следует подключить к источнику тока (цифровой выход +5 В), а катод к земле. Резистор может быть подключен последовательно с любым из выводов светодиода. Полярность подключения для резисторов не важна.

- 45 -

Подключать светодиод к контакту 9 Arduino нужно последовательно с резистором, который выступает в качестве ограничителя тока. Чем больше сопротивление резистора, тем сильнее он ограничивает ток. В этом примере мы применим резистор номиналом 220 Ом. Монтажная схема изображена на рис. 2.2.

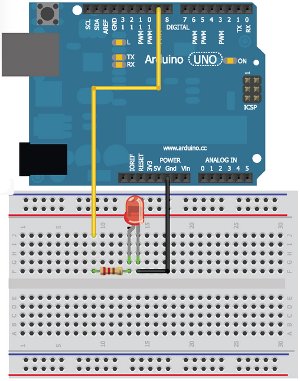

Рис. 2.2. Подключение светодиода к плате Arduino Uno
