3.3. Преобразование аналогового сигнала в цифровой
Предположим, что вы хотите измерить освещенность в своей комнате. Хороший светочувствительный датчик выдает выходное напряжение, которое зависит от освещенности комнаты. Когда в помещении абсолютно темно, устройство выдало бы 0 В, а при максимальной освещенности - 5 В. Промежуточные значения соответствуют средним освещенностям. Но как эти значения считает плата Arduino, чтобы узнать, насколько светло в комнате? Преобразовать аналоговые значения напряжения в числа, которые может обрабатывать контроллер, позволяет аналого-цифровой преобразователь Arduino.
- 66 -
Точность АЦП зависит от его разрядности. На плате Arduino Uno установлен 10-разрядный АЦП. Это означает, что АЦП может разделить аналоговый сигнал на 210 различных значений. Следовательно, Arduino может присвоить 210 = 1024 аналоговых значений, от 0 до 1023.
Опорное напряжение определяет максимальное напряжение на входе АЦП, его значение соответствует коду 1023. При нулевом входном напряжении АЦП выдает на выходе 0, при входном напряжении 2,5 В на выходе будет значение 512 (половина от 1023), при входном напряжении 5 В выходной код равен 1023. Чтобы лучше понять это, посмотрите на графики для трех.разрядного АЦП, изображенные на рис. 3.2. В принципе, опорное напряжение АЦП можно изменить, но в наших устройствах опорным будет напряжение 5 В.

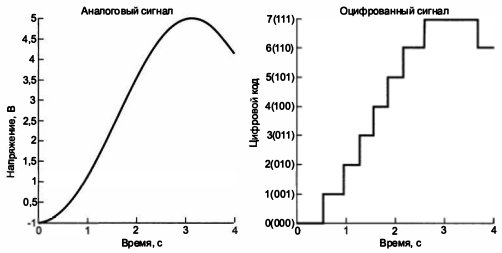

Рис. 3.2. Трехразрядное аналого-цифровое преобразование
У трех.разрядного АЦП 3 бита разрешения, поскольку 23 = 8, следовательно, у него есть 8 уровней, от 0 до 7. Любому аналоговому значению, которое поступает на вход такого АЦП, на выходе соответствует код от 0 до 7. На рис. 3.2 показано, что уровни входного напряжения преобразуются в выходные дискретные цифровые коды, с которыми может оперировать микроконтроллер. Чем выше разрядность, тем больше уровней, которые доступны для представления каждого значения. Как упоминалось, у Arduino Uno АЦП имеет 1024 уровней, а не 8, как на рис. 3.2.
ПРИМЕЧАНИЕ
Если вы хотите узнать больше об использовании нестандартного (или внешнего) опорного напряжения, посетите страницу на официальном сайте Arduino
http://www.arduino.cc/en/Reference/AnalogReference.
- 67 -
