6.3. Платы Arduino с дополнительным микроконтроллером для преобразования USB в последовательный порт

Плата Arduino Uno была первой платой, где для преобразования USB в последовательный порт применен дополнительный контроллер. Функционирует все точно так же, но с небольшими техническими различиями. На рис. 6.5 изображен последовательный адаптер 8U2, установленный в Arduino Uno (в новых версиях используется преобразователь 16U2).

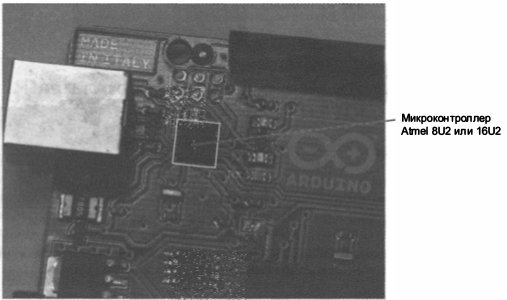

Микроконтроллер Atmel 8U2 или 16U2

Рис. 6.5. Чип 8U2 на плате Arduino Uno

Вот краткий перечень различий:

• в операционной системе Windows для плат с новым адаптером требуется специальный драйвер. Этот драйвер поставляется в комплекте с загруженной версией Arduino IDE (драйверы для операционных систем OS Х и Linux не нужны);

• использование второго микроконтроллера в качестве адаптера позволило при подключении передавать в компьютер идентификатор производителя и код продукта. Ранее при подключении платы Arduino к компьютеру она определялась

- 123 -

как последовательное устройство. Плата Arduino с адаптером 8U2 и 16U2 определяется компьютером как устройство Arduino;

вспомогательный микроконтроллер можно перепрограммировать ( он работает на прошивке LUF А, которая эмулирует конвертер USB), следовательно, есть возможность изменить прошивку, чтобы плата Arduino определялась, например, как джойстик, клавиатура или MIDI-устройство. При замене прошивки плату Arduino придется программировать через программатор, например AVR ISP MKII.

Вот список плат Arduino со вспомогательным микроконтроллером для преобразования USB в последовательный порт:

• Arduino Uno;

• Arduino Mega 2560;

• Arduino Mega ADK (на основе 2560);

• Arduino Due (эту плату можно запрограммировать непосредственно).
