6.2. Платы Arduino с внутренним или внешним преобразователем FTDI

На многих платах Arduino (и их клонах) установлена дополнительная интегральная схема для преобразования USB в последовательный порт. FTDI - популярный чип, выполняющий единственную функцию: конвертирование между последовательным портом и USB. Когда компьютер подключается к микросхеме FTDI, она появляется в системе как "Virtual Serial Port", и доступ к нему аналогичен 9-проводному порту прямо в вашем компьютере. Плата Arduino Nano с установленной микросхемой преобразователя FTDI изображена на рис. 6.2.

ПРИМЕЧАНИЕ

Для обеспечения правильного взаимодействия компьютера с адаптером FTDI необходимо установить драйверы. Найти последние версии драйверов для Windows, OS Х и Linux можно на странице http://www.ftdichip.com/DriversNCP.htm. Ссылка на данную страницу есть на сайте Exploring Arduino.

Иногда для уменьшения размера платы чип FTDI встраивают в кабель (USB-кабель с чипом FTDI изображен на рис. 6.3) или устанавливают на дополнительной плате адаптера (рис. 6.4).

Плата Arduino со съемным адаптером FTDI целесообразна для проектов, в которых нет необходимости подключаться к компьютеру через USB. В результате уменьшится стоимость и габариты готового устройства.

- 121 -

Микросхема FTDI

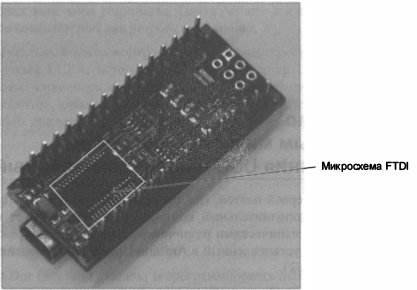

Рис. 6.2. Плата Arduino Nano с чипом FTDI

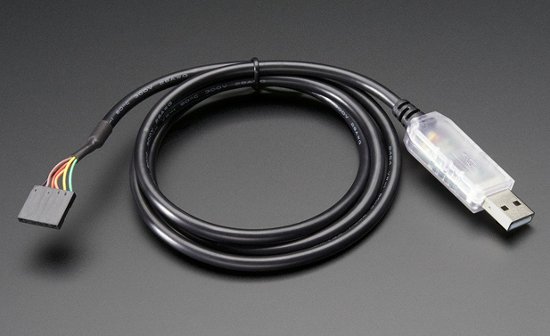

Рис. 6.3. Кабель FTDI

Рис. 6.4. Плата адаптера FTDI Sparkfun

Далее перечислены платы Arduino со встроенным чипом FTDI. Большинство из них уже не выпускается, тем не менее, продается еще много клонов этих плат:

• Arduino Nano;

• Arduino Extreme;

• Arduino NG;

• Arduino Diecimila;

• Arduino Duemilanove;

• Arduino Mega ( original).

А вот список плат, рассчитанных на работу с внешним адаптером FTDI:

• Arduino Pro;

• Arduino Pro Mini;

- 122 -

LilyPad Arduino;

Arduino Fio;

Arduino Mini;

Arduino Ethemet.
