3.2. Сравнение аналоговых и цифровых сигналов

Графики на рис. 3.1 показывают, чем отличаются друг от друга аналоговые и цифровые сигналы. Слева прямоугольные импульсы, амплитуда которых принимает только два значения: 0 и 5 вольт. Точно так же, как с кнопкой из предыдущей главы: только HIGH или LOW. Справа изображен фрагмент косинусоидального сигнала.

Несмотря на то, что его амплитуда находится в тех же границах (0 и 5 вольт), аналоговый сигнал принимает бесконечное число значений между этими двумя.

- 65 -

Аналоговые сигналы нельзя представить конечным числом состояний, теоретически они могут иметь бесконечное число значений в пределах некоторого диапазона.

Допустим, солнечный свет - это аналоговый сигнал, который нужно измерить.

Естественно, есть разумный диапазон, в пределах которого меняется освещенность (измеряется в люксах - световом потоке на единицу площади). Можно обосновано ожидать значение показаний между 0 люкс (для совершенно черного) и 130 000 люкс на прямом солнечном свете. Если бы измерительный прибор был абсолютно точен, то можно получить бесконечное число значений в данном диапазоне.

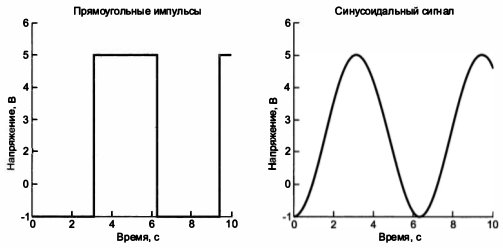

Рис. 3.1. Аналоговые и цифровые сигналы

Компьютерная система никогда не может оперировать с бесконечным числом десятичных разрядов для аналогового значения, потому что объем памяти и производительность компьютера ограничены. Как же тогда соединить интерфейс цифрового контроллера Arduino с аналоговым реальным миром? Это делает аналого-цифровой преобразователь (АЦП), который преобразует аналоговые значения в цифровые с заданной точностью.
