Глава 14 Разработка офисно-ориентированных систем по технологии VSTO
Перейдем к офисным приложениям, или библиотеке приложений на основе Microsoft Office System, которая поддержана Visual Studio Tools для. NET. Естественно, офисные приложения строятся на основе компонентной модели, при этом они могут включать как компоненты в форме сборок для. NET, так и сторонние объекты, например разработанные в рамках COM-модели. Но здесь над. NET как платформой появляется еще одна настройка, которую тоже можно назвать платформой, – Microsoft Office System. То есть появляется новая среда разработки и новая среда или новый уровень среды разработки и функционирования компонентов приложения. Будет обсуждено, какие преимущества имеются у Microsoft Office при использовании ее как платформы, какие средства интеграции используются для Microsoft Office System с известной и достаточно мощной средой разработки Microsoft Visual Studio.
Существует специальное средство, которое называется Microsoft Visual Tools for Microsoft Office System. Как применяется CLR, как среда CLR управляет приложениями, которые созданы на такой сложной, уже, наверное, трехступенчатой системе, где внизу находится Windows, далее – библиотека классов. NET Framework, затем, на уровень выше, – библиотека классов для офисных приложений Microsoft Office System. Более того, будет обсуждено, какие преимущества дает Visual Studio Tools for Microsoft Office, или VSTO. Будут рассмотрены элементы, которые содержатся в 2005 VSTO, в том числе по сравнению с предыдущей версией 2003, какие компоненты можно строить для расширения Office. Также будут затронуты панели действия, Smart Tag. Если написать в Microsoft Word некоторое слово, которое является, предположим, географическим названием, оно выделяется особым образом – при наведении мыши появляется буковка I, и слово подсвечивается, поясняется, что это Smart Tag и где это слово находится на карте. Каким образом осуществляется поддержка на уровне схем, что такое кэширование данных и их размещение в оперативной памяти и использование при частой потребности в них. Каким образом осуществляется связь приложений Microsoft Outlook с другими офисными приложениями. Как реализована модель безопасности, насколько тесно она интегрирована с общей моделью безопасности в среде. NET. Каким образом осуществляется модель развертывания приложений. Как работает технология ClickOnce, которая работает и для офисных приложений, не только для приложений. NET. И посмотрим на Actions Pane – модель команд, как реализовать код, который осуществляет создание меню, создание кнопок меню и обработку событий связанными с этими кнопками.
Следует сказать, что сейчас Microsoft Office System представляет собой единую среду взаимодействия большого количества офисных приложений. Это уже упомянутые нами Word, Outlook, Excel и другие приложения, в том числе в версии 2005 появилась поддержка Info Path – средств поиска. И в целом стратегия компании Microsoft сводится к тому, чтобы на основе обобщенной объектной модели, COM-модели, обеспечить взаимодействие всех продуктов Microsoft Office. И до того как рассмотреть расширения для Visual Studio for Microsoft Office System, нужно обсудить саму платформу.
Выясняется, что средства взаимодействия на основе, например, Object Linking and Embedding (OLE) существуют достаточно давно, и вообще интеграция офисных приложений ведется Microsoft уже более 10 лет. Существуют уже три модели интеграции бизнес-приложений с Microsoft Office. Это ручная интеграция, внешняя автоматизация и интеграция на уровне приложений. Кроме того, существует модель, которая поддерживает обмен данными на основе документов. Ручная интеграция представляет собой обмен информацией в режиме Cut&Paste, например, когда из одного приложения, из Excel или Access, вырезается диаграмма и вставляется в Word. Важные недостатки этой интеграции – низкая производительность, часто не вполне корректная работа, возможность внесения ручных ошибок. Поэтому предпочтительнее модель внешней автоматизации, использующая Office как сервер COM-объектов, который можно назвать внепроцессным. При этом наиболее частый сценарий для данной модели – генерация и редактирование офисных документов. К сожалению, нет возможности обеспечить 100 %-ю функциональную поддержку всех возможностей продуктов семейства Office, и в ряде случаев необходимо реализовывать собственный пользовательский интерфейс. Сервисные сценарии на основе, например ISP, не вполне реализуемы при этом подходе. Таким образом, модель внешней автоматизации также имеет ряд недостатков. Если говорить об интеграции на основе документов – это достаточно серьезное решение. Раньше такая интеграция, например между Word, Excel и Access, производилась на основе макросов, которые в основном писались на языке Visual Basic, теперь существует единая платформа – VSTO и можно создавать полноценные бизнес-приложения на различных языках платформы. NET.
Пожалуй, самый серьезный способ – это интеграция на уровне приложений. При этом создаются надстройки или расширения, которые называются AddIn для офисных приложений. Так же, как это происходит, например, с продуктами Adobe, когда документы Office можно конвертировать в файл формата PDF для Adobe Acrobat.
В VSTO используются два последних вида интеграции – интеграция на уровне документов и на уровне приложений. И в том и другом случае можно использовать достаточно большой спектр языков, которые предназначены для написания управляемого кода. В.NET, например, C# или Visual Basic. При этом VSTO дополняет VB for Applications, который пригоден для решения иных задач. В чем состоят преимущества использования Office System как платформы? Прежде всего, исчезает необходимость использования Cut&Paste, ручного переноса данных или актуализации данных. Теперь приложения могут извлекать данные, можно сказать, самостоятельно через документы, которые связаны с живыми бизнес-данными. Поэтому отпадает необходимость выполнения рутинных операций копирования данных. Кроме того, пользователям проще работать в единой среде, используя известные подходы к разработке, если это офисная среда, почти не требуется затрат на обучение пользователей. И наконец существенно снижается время разработки приложений, поскольку, если используется разработка на основе интеграции, на основе приложений, на основе AddIn, то, по сути, строятся некие надстройки над платформой Microsoft Office System, и в этом смысле трудозатраты минимизируются. Платформа VSTO (вернее, средство VSTO) возникла прежде всего потому, что появилась возможность объединить разработку приложений для. NET и для Microsoft Office. Используется полный доступ ко всем без исключения классам стандартной библиотеки классов. NET Framework, о которой говорилось ранее, в связи с компонентными приложениями.
При этом можно использовать не только классы. NET Framework, но и все объектно-ориентированные языковые конструкции, наследование, стандартные системные процедуры для обработки исключений, построение частичных классов, генерализацию или обобщение, вызов веб-сервисов. Более того, использование VSTO значительно расширяет тот спектр инструментальных возможностей и средств, которые были доступны в более ранних версиях среды. Совместное применение VSTO и Office дает возможность, как уже говорилось, объединить документы с живыми, постоянно меняющимися бизнес-данными, что особенно важно для корпораций, где данные могут обрабатываться большим количеством пользователей одновременно, часто претерпевают изменения и необходимы способы их актуализации в привычной для пользователя офисной среде.
Это реализовано на основе технологии интеллектуальных, или разумных, документов Smart Documents, которые имеют встроенные возможности соединения с данными, извлечения данных из гетерогенных источников, например на основе стандарта XML, из других документов и консолидации данных, подготовки отчетной информации. Интеллектуальные документы имеют знание о том, как связываться с данными. Как уже говорилось, одной из важных технологий создания интеллектуальных документов является XML-формат офисных документов. Можно создавать также расширенные XML-схемы и производить интеграцию интерфейсов на основе панели задач – Action Tasks Pane. Возможности технологий Smart Documents и Action Panes изображены на рис. 14.1.

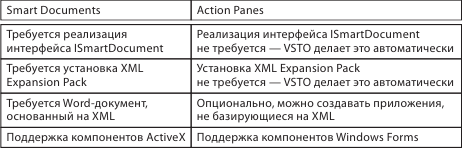

Рис. 14.1. Возможности технологий Smart Documents и Action Panes
Что касается возможностей, которые предоставляет интеграция VSTO со средой. NET, это, прежде всего, расширенное использование средств CLR. При этом на различных языках программирования, например Visual Basic или Visual C#, можно создавать сборки, которые выполняются под управлением CLR. Код при этом становится управляемым и позволяет обеспечить высокий уровень безопасности. Если приложения созданы на основе языков, например Visual Basic for Applications, или код на основе использования COM-модели, тогда представлен неуправляемый код, который можно использовать, но с ограничениями по безопасности.
Важно, что теперь появляется возможность разработки и использования кода на основе. NET Framework и под управлением среды CLR. Общеязыковая среда управляет распределением памяти и следит за безопасностью кода, в том числе за корректностью областей памяти, которые используются, за сборкой мусора и т. д. Естественно, CLR обеспечивает взаимодействие с. NET Framework и использование, например, наследования от тех базовых классов, которые имеются в соответствующих библиотеках очень серьезного объема. При помощи этих инструментов можно создать, например, систему документооборота, которая осуществляет ряд проверок, связанных с визированием документов, юридической корректностью и т. д. Или можно создать решение для прогнозирования продаж, которое в качестве интерфейса пользователя использует Excel и при изменении тенденции или прогноза цен может вносить изменения в централизованную базу данных, что очень важно для корпоративных приложений и систем, которые используются в корпорациях, поскольку, во-первых, появляется централизация управления информацией, и, во-вторых, она реализуется для пользователей в стандартном интерфейсе Microsoft Office, к которому они привыкли и который не требует дообучения.
Несмотря на то что с помощью управляемого кода можно обеспечить автоматизацию операций в Excel и Word, требуется наличие внешнего приложения как надстройки, которое взаимодействует с теми или иными приложением Office и извлекает из него данные. Это то, что можно было видеть в предыдущих версиях. Теперь же можно говорить о сборках, которые разработаны на. NET Framework и под управлением VSTO и позволяют коду взаимодействовать с офисным приложением на более тонком уровне.
Большее количество ограничений связано с использованием COM-расширений. Здесь тоже можно применять управляемый код, но если нужна более тесная интеграция и ориентация на управляемый код и более высокую безопасность, имеет смысл использовать VSTO, которая работает с естественной средой приложения. NET Framework. Система VSTO позволяет создавать приложения офисного класса, которые не только основаны на управляемом коде, погружены в среду. NET, используют. NET Framework, но и могут выполняться изнутри документа. То есть похожи на макросы, которые встраиваются в документ. Но если говорить, например, о VBfA-приложениях, по сути макросах, то отличие кода, который был создан для VSTO, состоит в том, что этот код разработан для. NET, т. е. представляет собой сборку. Сборка хранится отдельно от документа, и можно, не затрагивая документ, произвести коррекцию сборки, ее функциональной направленности и ее обновление. Кроме того, в отличие от VBfA, предоставляющего собой интерпретируемый код, который нужно каждый раз выполнять при запуске документа, интерпретировать заново, сборка является уже откомпилированным кодом, ее выполнение происходит гораздо оперативнее и способствует повышению производительности, что крайне важно для корпоративных приложений.
Естественно, код, созданный с помощью VSTO, обладает всеми преимуществами приложений на платформе. NET, если говорить о VBfA коде. Конечно, макросы являются небезопасными: существует достаточно большое количество вирусов, которые распространяются вместе с этими макросами и достаточно быстро расходятся по корпорациям внутри соответствующих документов. Если говорить о сборках, то каждая сборка идентифицируется цифровой подписью, автором сборки, версией сборки и политикой безопасности, которая дает возможность ограничения тех документов, с которыми она будет использоваться, тех операций, которые она может выполнять. Это будет более подробно обсуждено дальше. Важно отметить возможность применения всех технологий, которые поддерживаются платформой. NET, и всем инструментарием, который реализован на этой платформе.
Что можно отметить нового в среде VSTO 2005 по сравнению с предыдущими версиями. По сути, речь идет о более тесном взаимодействии с. NET и более тесной интеграции офисных приложений, а также взаимодействии со сторонними приложениями на основе COM-модели. Итак, основными нововведениями можно считать: поддержку компонентов интерфейса, который создан на основе средств. NET, поддержку расширенных компонентов Office, панели действия, Action Pane и Smart Tag, возможность создания Smart Tag. Рассмотрим более подробно функции, которые появились в VSTO 2005. Очевидно, что кроме локальной работы и поддержки всех возможностей основных продуктов Microsoft Word и Excel возникает возможность создания панелей задач с использованием средств. NET, полной поддержкой веб-служб посредством. NET Framework, возможностью offline работы с документами, кэширования и использования кэш-сервера. Появилась возможность использовать все сервисные функции Visual Studio.NET, в том числе отладчик, при построении приложений на базе Office, использовать расширение Visual Studio для создания приложений на основе Office и расширить средства обеспечения безопасности с использованием стандартных политик безопасности, криптографической защиты информации, а также достаточно широкий спектр возможностей, связанных с интеграцией приложений на основе XML-технологии.
Наконец, последнее нововведение, которое следует отметить и которое будет проиллюстрировано далее более подробно, – это модель облегченного и ускоренного разворачивания приложения (в идеале – одним щелчком), которая называется ClickOnce. Такая возможность осуществима благодаря использованию погружения в среду CLR и теснейшей интеграции VSTO c библиотекой классов. NET Framework. Что касается объектов Word и Excel, объектов основных офисных приложений, то с ними взаимодействует большинство офисных пользователей и, наверное, все без исключения корпоративные, если они пользуются Microsoft Office. Расширения связаны с целым спектром компонентов, которые доступны через стандартную панель компонентов: можно наблюдать и изменять их свойства в Properties Explorer, т. е. стандартном средстве Visual Studio, можно менять свойства, исследовать и настраивать свойства офисных компонентов, прежде всего приложений Word и Excel. При этом возможны программный доступ через именованные поля, а также связь с данными, т. е. извлечение живых данных, коррекция и обновление данных, в том числе и расположенных на удаленных серверах, поддержка событийной модели.
Ранее, в главе о Windows Forms, было показано, каким образом осуществляется привязка скрипта или фрагмента кода к событию, определенному действию пользователя, например щелчку левой кнопкой мыши по полю формы. Практически таким же образом можно взаимодействовать с офисными приложениями Word и Excel стандартными средствами Visual Studio. Расширенные компоненты приложений либо представляют собой расширения функциональности, либо позволяют добавить функциональность, которая отсутствует на уровне традиционной объектной модели. Если в Excel объектная модель доступна через пространство имен, InterOp (Microsoft.Office.InterOp.Excel), то здесь поддерживается дополнительно целый ряд объектов, например стандартной объектной моделью Excel поддерживаются только события на уровне листа и книги, и в ней невозможна привязка данных таким образом, как это реализовано в Windows Forms, например, когда рассматривался навигатор, который позволяет извлекать данные. Несмотря на то что в управляемом коде некоторые объекты, например Name-ListObject недоступны напрямую, использование расширенных компонентов позволяет обратиться к этим объектам. Таким образом, в VSTO 2005 реализован ряд расширенных компонентов для Excel, таких как NameRange, XML markering, Chart, ListObject и др. Кроме того, применение расширенных компонентов в отношении текстового процессора Word открывает доступ к ранее недоступным в стандартной модели компонентам. Это связано с извлечением данных, с использованием формата XML, а также манипуляцией с закладками (bookmark). При этом поддерживаются события, которые связаны с обработкой закладок и отсутствуют в стандартной объектной модели. Компоненты XML-note и XML-notes реализуют работу с XML-документами стандартной панели задач и поддерживают реализацию целого ряда событий, включая проверку корректности документа.
Поговорим подробнее о панели задач. Собственно все дальнейшее обсуждение будет посвящено настройке панели задач, ее управлению программным путем. В итоге будет рассмотрена программа или фрагмент программы на C#, который осуществляет настройку этой панели задач, дополнение туда новых командных кнопок и средств обработки событий. Сначала рассмотрим, что такое Action Pane, или панель задач, чем панель задач в VSTO 2003 отличается от более поздней версии 2005 и какого рода возможности поддерживаются. По сути, речь идет о настройке функционирования документов и гибкого конфигурирования возможностей работы с ними. Впервые это было реализовано в продуктах Microsoft Word и Excel 2003 в версии Professional и с точки зрения VSTO было добавлено в версию 2005. Речь идет о программных объектах Word и Excel и возможности настройки их атрибутов и действий с ними посредством механизмов Visual Studio. Если говорить об Excel, то существует класс Exсel.Workbook – рабочая книга Excel, который доступен из VSTO 2005. Точно так же можно настраивать свойства документа Word (Word.Document). При этом та программная модель, которая поддерживается панелью задач, во многом похожа на модель Windows Forms, рассмотренную ранее. То есть можно создавать объекты стандартных классов, настраивать их свойства и устанавливать реакцию на определенные события, которые инициируются пользователем или системой. При этом, так же как и в Windows Forms, программная модель является достаточно простой, и не требуется реализация сложных интерфейсов для инициализации или создания панели задач, например такого интерфейса, как Smart Document, который описывает интеллектуальные документы.
Необходимо отметить, что и предыдущая технология, которая базировалась на интеллектуальных документах Smart Documents, обладала многими возможностями для настройки свойств документов Word и Excel, и практически программирование панели задач в том же объеме было возможно на основе этой технологии. Однако предыдущая модель Smart Documents была доступна посредством Smart Doc SDK – средства разработки приложений, и в основе этого SDK, как и в основе многих открытых средств, лежала COM-модель, а не. NET Framework. Поэтому данная технология имела целый ряд ограничений с точки зрения и управляемости, и безопасности. В частности, если в подходе Smart Documents требовалась явная реализация интерфейса Smart Document, то здесь она не требуется, VSTO 2005 автоматически поддерживает все необходимые свойства и настройка происходит в автоматизированном режиме. Если для работы с SDK на основе Smart Documents требовалась установка так называемого XML Expansion Pack – средства расширения для работы с документами формата XML, то здесь этого делать не нужно, это средство фактически встроено в VSTO. Документы Word, которые построены на основе XML, были необходимы для работы с технологией Smart Documents. В случае работы с панелью задач, с новой технологией, которая поддерживается в VSTO 2005, это также не нужно. По крайней мере необязательно. Это является опцией, при этом можно создавать приложения, которые не основаны на XML-стандарте. И наконец, компонентный подход с точки зрения Smart Doc SDK был основан на COM-модели и на ActiveX компонентах. Здесь, если говорить об Action Pane, речь идет о возможности поддержки компонентов Windows Forms, которые являются стандартным расширением технологии. NET Framework и классы которых, как известно, имеются в пространстве имен System, т. е. явным образом задаются в стандартных классах расширений для платформы. NET. Таким образом, ограничения, которые существовали в предыдущем подходе для работы с интеллектуальными документами, для интеллектуальной обработки документов в среде Microsoft Office на новой платформе в рамках VSTO 2005 были преодолены.
Еще один важный аспект технологии VSTO – это Smart Tag. Smart Tag (или интеллектуальные ярлыки) – это способ разметки документа, который на основе специализированной технологии связывает некие фрагменты документа, особым образом помеченные и распознанные, с тем или иным набором действий, т. е. с некоторым скриптом, с некоторым кодом, например на языке C#, который позволяет по возникновении тех или иных событий реагировать на них соответственно. По сути, документ Microsoft Office представляет собой некоторый набор специальных областей, к которым привязаны, как, например, к элементам управления Windows Forms, определенные действия, определенные фрагменты программного кода. При этом, естественно, открывается возможность реализации контекстно-зависимых действий на уровне документов. То есть в зависимости от контекста, от вида документа, можно предпринимать те или иные действия. В VSTO 2005 существует специальный класс для создания Smart Tag, применение которого дает возможность доступа к ряду коллекций классов, связанных со стандартными терминами и выражениями, а также ассоциативную связь с коллекцией Actions, т. е. с коллекцией стандартных действий.
Кроме того, для реализации событийной модели открывается возможность использования делегатов. NET. Делегаты – это специальный класс, аналог указателей на функции, которые стандартно существуют в. NET и применяются для обработки событий. Этот механизм возник в языке C# и поддерживается на всей платформе. NET как стандартное средство реализации событийной модели. Важно, что Smart Tag являются динамически настраиваемыми и интерактивными элементами. Они могут динамически распознавать и обрабатывать те или иные данные, которые находятся в документах, в специализированных их фрагментах на основании типа их содержимого. Таким образом, Smart Tag можно называть настраиваемыми.
И целый ряд приложений Office 2003 поддерживает эту технологию, технологию динамически настраиваемых Smart Tag. Это Word, Excel, PowerPoint, Outlook, Access и другие приложения семейства Office. При этом можно осуществлять ассоциативное связывание выбранных Smart Tag с выбранными элементами приложений Excel и Access, ячейками таблиц или полями баз данных. При таком подходе существуют также расширенные возможности Smart Tag, которые включают связывание с XML-элементами и автоматизированное выполнение действий при распознавании того или иного класса Smart Tag. То есть можно осуществлять динамическое взаимодействие пользователя, во многом автоматизированное, с определенными классами фрагментов офисных приложений в достаточно широком диапазоне. Это и текстовые редакторы, и электронные таблицы, и базы данных, и средства взаимодействия между пользователями, и почтовые клиенты, и т. д.
При осуществлении этих двух усовершенствований, динамического распознавания и обработки данных на основании типа их содержимого, и динамического связывания с определенными фрагментами, ячейками Excel или полями баз данных Access, существенно повышается эффективность технологии или концепции Smart Clients – умных клиентов в интегрированных корпоративных приложениях Microsoft Office. Например, при связывании действий Smart Tag с элементами XML или при автоматическом запуске тех или иных действий при распознавании определенных классов Smart Tag умные клиенты могут автоматически получать метаданные по мере их ввода или обновлять данные определенной части приложения или связанных приложений в реальном масштабе времени в зависимости от характера и типа информации, которая вводится в другую часть, т. е. с другой стороны, в другой элемент этих офисных приложений.
По сути, речь может идти о многофункциональных распределенных системах, которые содержат в качестве компонентов интегрированные документы, таблицы, базы данных, средства взаимодействия, в том числе по электронной почте, и в зависимости от тех или иных действий пользователя или вводимых данных автоматически обновляют содержимое в распределенных хранилищах данных. То есть осуществляют централизованное управление и коррекцию состояния этих хранилищ. Это достаточно важная возможность. При таком подходе открывается перспектива построения гетерогенных хранилищ данных с возможностью автоматического обновления. В частности, такого рода технологии могут быть основаны на применении стандарта XML и поддержке программирования на уровне схем данных. При этом разработчики имеют прямой программный доступ к XML-узлам каждого документа, для каждого элемента схемы создаются экземпляры полей и появляется возможность доступа к данным по отдельным полям, а не по элементам интерфейса. При этом XML-схемы поддерживают взаимодействие и связь с данными на основе механизма управления событиями, в том числе событиями, связанными со вставкой, редактированием, контекстным вводом или изменением контекста. На рис. 14.2 представлен шаблон дополнений к клиенту Microsoft Office Outlook 2003 с использованием средства VSTO 2005.

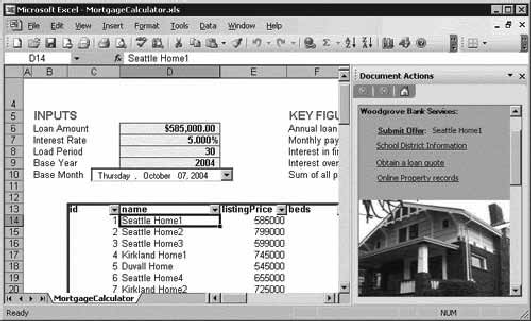

Рис. 14.2..Шаблон для дополнений к MS Office, Outlook 2003 в VSTO 2005
Фактически речь идет о внедрении большого количества разнообразных фрагментов офисных приложений в общий документ, в том числе таблицы Excel, и возможно оперативное онлайновое реагирование в реальном масштабе времени на действия пользователя, например коррекция или выбор той или иной ячейки в таблице. Например в ячейке с названием Seattle Home1 появляется полное описание полей извлеченных из базы данных, связанных с ипотечным кредитом для этого строения, справа – фотография этого строения, ссылки, связанные с возможностью заключения договора на ипотечный кредит, с данными о собственниках этого строения, о размере первоначального взноса, кредитной ставке и, естественно, с указанием текущей даты, финансового года и т. д. Таким образом открывается возможность построения гетерогенных приложений, интегрирующих данные из различных источников и объединяющих их на общей и привычной всем пользователям платформе Microsoft Office System. Более подробно об интеграции различного рода данных из гетерогенных источников, в том числе с разной степенью структурированности, преимущественно на основе XML-технологий, будет говориться в следующей главе, которая во многом будет посвящена СУБД, в том числе Microsoft SQL Server.
Важным условием, важной возможностью, которая обеспечивается VSTO 2005, является кэширование данных, оно необходимо для обработки данных пользователями, в данном случае речь идет о редактировании документов Word и таблиц Excel в режиме offline, в отсоединенном и автономном режимах. При этом данные из кэша, из временного хранилища данных на локальной машине пользователя, могут быть связаны с документами и отображаться в режиме выполнения приложений. Кроме того, в кэш-области памяти могут также храниться данные, не связанные непосредственно с элементами интерфейса. Данные из кэша доступны на сервере, и если говорить о модели взаимодействия, об архитектурной модели приложения, в VSTO 2005 используется так называемая асимметричная модель. Для указания полей, данные из которых должны извлекаться и храниться в кэше, разработчиками могут использоваться атрибуты кэша (cash attribute). Достаточно указать список полей, которым нужно установить этот атрибут, и кэширование полей, т. е. сохранение их содержания, будет происходить автоматически. Для доступа к кэшу из других приложений, проектов Visual Studio используется объект ServerDocument, который позволяет открывать документы, не создавая экземпляров приложения Word и Excel, т. е., по сути, на сервере не требуется наличия Office приложения.
Важными особенностями являются возможность извлечения и связи данных из кэша с документами и отображение их в режиме выполнения приложений. Что касается приложений, которые создаются на основе Outlook, на рис. 14.2 было показано такое приложение, где в платформе VSTO 2005 поддерживается клиент Microsoft Outlook 2003. При этом существует полная интеграция с объектной моделью продукта и с кодом на языках C# и Visual Basic. Фактически реализован AddIn – дополнение для VSTO 2005, т. е. появился новый шаблон проекта, наряду со стандартными шаблонами, которые существуют в Visual Studio, например для создания проекта на C#, с помощью которого можно создавать расширения для Microsoft Outlook. Интерфейс VSTO 2005 предоставляет всю необходимую инфраструктуру для создания и использования подобного рода приложений. В том числе специализированный компонент, который называется AddIn Loader, реализован в виде динамически присоединяемой библиотеки dll, т. е. фактически тоже в виде компонента, в виде сборки, и используется для загрузки расширений к Microsoft Outlook. Поддержка MS Office Outlооk в VSTO 2005 позволяет осуществлять стандартное обращение к объектной модели продукта и к модели кода с использованием основных языков платформы. NET: C# и Visual Basic, а также выполнять ряд стандартных операций, некоторые из них будут рассмотрены далее. Это создание расширенных меню, экспорт заданий и совместное использование MS Outlook и XML Expansion Pack. Последнее дает возможность интеграции с основными видами офисных приложений, документами Word и таблицами Excel и самими этими приложениями. При этом существует достаточно большое количество AddIn и удачных примеров их использования для MS Outlook.
Что касается модели безопасности, реализованной в VSTO 2005, то, поскольку речь идет о практически полном погружении новой среды и семейства офисных приложений в платформу. NET, используются все основные механизмы обеспечения безопасности, которые обсуждались ранее. И это дает возможность наиболее полной интеграции продуктов, которые разрабатываются, в платформу, в том числе с использованием механизма сборок. В связи с этим можно говорить о полной поддержке механизмов безопасности. NET Code Access Security. При этом модель безопасности не только распространяется на сборки, которые содержат код, позволяющий расширить стандартные функции традиционных документов Office, но и защищает сами эти документы. Например, перед загрузкой любого управляемого кода, допустим написанного на языке C# или Visual Basic, средства VSTO проверяют политику безопасности, в том числе локальную, чтобы установить статус доверия сборки, на которую ссылается связанный с ней документ. Необходимо при этом убедиться в том, что обеспечивается полное доверие сборке, т. е. установлен статус Full Trust для той сборки, на которую ссылается документ.
Естественно, для разработчиков, которые приняли решение интегрировать свои компоненты, свои надстройки над Office в стандартную среду Office System 2003, эта новая модель, в том числе и с точки зрения обеспечения безопасности, является весьма удобной. До выполнения кода необходимо убедиться в том, что код признан полностью доверенным. При этом на локальном компьютере каждого пользователя корпоративной системы содержится набор правил, который определяет, какого рода операции разрешены для данного кода и какого рода код может быть исполнен. При загрузке кода языковая среда CLR собирает сведения об этом коде. Основное количество сведений относится к сборке – это версия и автор сборки, цифровая подпись, в том числе зашифрованная, алгоритм шифрования, степень доверия и политика безопасности и т. д. Кроме того, необходимо собрать сведения, относящиеся к хосту, т. е. к источнику кода. После этого сведения по сборке и по источнику соотносятся с той или иной политикой безопасности.
При этом существует четыре уровня этой политики, или четыре различных среза для политики безопасности, – Machine, User, Enterprise и Host. То есть на уровне локальной машины, на уровне пользователя, на уровне предприятия в целом и на уровне источника, например того сервера, с которого эта сборка получена по Интернет каналу. Каждая из этих четырех политик может содержать несколько групп кода – от нуля до некоторого их ограниченного количества. При этом каждая группа кода на основе сведений устанавливает тот уникальный набор прав, который включает то или иное количество разрешений, т. е. операции, допустимые в данном случае, например чтение файла с диска, запись на диск, открытие файла, коррекция и т. д. В результате, используя все собранные сведения о хосте, сборке и политике, среда выполнения соотносит сборку с кодовой группой, которая соотносит ее с матрицей прав для всех политик, для каждой из четырех политик безопасности. При этом удается достаточно четко и в то же время гибко определить, во-первых, разрешается ли выполнять этот код и, во-вторых, если разрешается, то какие именно операции допустимы для этого кода и с какими объектами. Естественно, сборки, которые используются документами Word или таблицами Excel, требуют статуса «полное доверие» – Full Trust, независимо от выбранной модели развертывания. Как правило, право на исполнение выдается определенным локациям для сборок, и после этого выбранным сборкам или наборам сборок на основе строгого, т. е. полного, имени присваивается статус доверия.
Наконец, последнее – это модель развертывания, которая реализует технологию, близкую к ClickOnce, т. е. является достаточно экономичной. По сути, в основе модели, которая применяется в VSTO 2005, лежит структурное разделение на документ, на код и на сборку. Код является частью проекта Visual Studio, а сборка – единственное, что поставляется вместе с документом. При этом сборка связана с документом, а реализация привязки осуществляется различным образом: в VSTO 2003 это делалось на основе свойств документа, в более поздней версии – 2005 – используются специализированные средства, доступные при выполнении приложений. Основных моделей развертывания – три: локальная– локальная, локальная – сетевая и сетевая – сетевая (рис. 14.3).
Если речь идет о модели локальная – локальная, то доступ к сети не требуется, необходима явная установка каждым пользователем приложения на базе Office System, а если документ обновляется, требуется физическое копирование его на каждый компьютер. Все обновления требуют установки на каждом компьютере, и пользователи каждый раз работают с локальной копией документа. Если речь идет о модели развертывания локальная – сетевая, то, как правило, загрузка документа потребует доступа к сети. Тем не менее, как и в предыдущей модели, каждый пользователь работает с локальной копией документа, и обновление документа потребует физического копирования на каждый компьютер пользователя. Однако обновление можно производить из централизованного хранилища. Если речь идет о модели сетевая – сетевая, то для распределенной работы с документом пользователям требуется доступ к сети, и для загрузки документов в том числе. Документ хранится на сервере, обновление документа требует его публикации на сервере, и пользователи работают с этим документом в режиме разделения доступа.

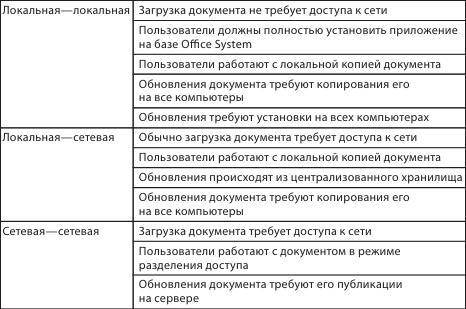

Рис. 14.3. Модель развертывания
При этом для корректной установки полного спектра решения VSTO 2005 на машину клиента необходимо обеспечить наличие предварительных компонентов, таких как. NET Framework (поскольку на этой базе классов реализовано VSTO), а также собственной среды исполнения для VSTO, средств поддержки интерфейсов, связанных со сборками, и необходимых обновлений для корректного функционирования офисной среды. Кроме того, поскольку речь идет о распределенной работе и о работе с компонентами, необходимо предоставить пользователям соответствующие права доступа. В том числе пользователи должны получить права на выполнение кода в сборке. Это можно обеспечить путем модификации политик безопасности. NET. Но поскольку некоторые ограничения содержатся в собственно документах, возможно, потребуется модификации политики безопасности самого документа. Здесь, как известно, осуществляется достаточно гибкая настройка уровня безопасности, поэтому интегрированную настройку нужно делать достаточно аккуратно. Наконец, нужно проверить корректность пути к тому размещению сборки, который указан в манифесте, т. е. в метаданных сборки, соответствие ее реальному местоположению. В ряде случаев, например при попытке сохранения пользователем локального документа, открытого ранее на сервере, могут возникать некорректности. Таким образом, обеспечивается реализация модели развертывания.
Для того чтобы проиллюстрировать возможности работы с данными и элементами офисных приложений в рамках технологии VSTO 2005, попробуем рассмотреть пример фрагментов программы на C#, которая осуществляет настройку меню в приложении MS Excel. Нашей задачей является создание новой строки в меню и добавление в эту строку новых элементов, а затем определение конкретных действий, которые будет осуществлять система при возникновении тех или иных событий со стороны пользователя. Желательно осуществить привязку управляемого кода, т. е. кода на C#, при нажатии пользователем кнопки на панели инструментов. В MS Office панели инструментов называются панелями команд и представляют собой общее средство для всех приложений. В данном случае наблюдается пример, связанный с MS Excel. Иногда, например при построении AddIn, возможно, имеет смысл создать собственную панель команд с дополнительными кнопками. В других случаях можно просто добавить элементы управления к уже существующей панели команд или меню. При использовании инструментария VSTO 2005 можно сделать и то и другое. То есть можно как расширить существующее меню, так и создать новое.
Перед автором недавно стояла задача верстки документа в текстовом редакторе TeX для одной из научных конференций, поскольку это являлось необходимым требованием. К сожалению, с TeX автор работал очень давно и решил не вдаваться в подробности, а пойти по другому пути – взять MS Word и найти к нему расширение, которое реализует функции конвертации документа Word в текст формата TeX. Выяснилось, что такое расширение есть, что оно строится на основе. NET Framework, требует. NET Framework версии 1.0, написано на C# и работает вполне корректно. То есть оно позволяет задавать стили, делать корректным перенос формул, это высший пилотаж, это самое сложное, собственно это то, ради чего строился TeX, – создавать многоэтажные, сложные формулы, корректно переносить иллюстрации. Самое главное, что оно как раз внедряет в семейство панелей инструментов MS Word новую строку инструментов и позволяет осуществлять конвертацию посредством этой строки, а также изменяет меню – вводит новый пункт меню и может работать посредством подменю. При этом запуск посредством встроенного в MS Word сценария обеспечивает примерно десятикратное увеличение производительности по сравнению с традиционной работой без использования MS Word. То есть использование надстройки в этом случае существенно помогает.
Итак, в данном примере предлагается добавить новую строчку меню в Excel. Делается это посредством нескольких шагов, при этом каждый из них является достаточно простым. Во-первых, надо взять пространство имен, которое называется Microsoft.Office.Core, и задать ему более простой псевдоним. Для этого используется оператор Using, по сути, слово Office, которое здесь пишется, является Alias – псевдонимом более длинного Microsoft.Office.Core, и впоследствии можно писать не Microsoft.Office.Core, а просто Office, как здесь и делается. После этого в разделе объявлений класса Office.Core.Behind указываются соответствующие элементы, по сути – элементы управления в новом пространстве имен. Office. CommanBar – это, собственно, панель команд. Создаем панель меню, создаем элементы панели меню, это MainMenuBar в главном меню, MenuBarItem – элемент панели меню, MenuItem – элемент меню. Таким образом, используются три переменные уровня модуля. Одна из них, первая, дает ссылку на главную строку меню Excel, другая – на элемент строки меню MenuBarItem, и еще одна – MenuItem – нужна для того пункта меню, для которого и будет обрабатываться событие щелчка по этому пункту. Далее, как только описаны все три уровня, остается написать две функции: первая создает пункт строки меню, вторая – пункт меню, т. е. MenuBarItem и MenuItem. Рассмотрим пример: код первой процедуры, которая называется InitMenuBarItems (рис. 14.4).
Далее создаем новый пункт меню. При этом можно использовать специализированный, заранее определенный обработчик событий ThisWorkBookOpen, т. е., как только открывается книга Excel, автоматически выполняется это событие и фактически в нашем классе Office.Core.Behind создается код, который будет выполняться по этому действию (рис. 14.5).
Здесь командная кнопка создается посредством метода Cre-ateButton, и дальше используется стандартный интерфейс реализации исключений. Наконец можно привязать к скрипту события ThisWorkBookOpen – открытие текущей книги, создание тех элементов управления, о которых было сказано. Создается строка меню, пункт меню и обрабатывается событие – клик по объекту This.MenuItem, снова стандартным образом. При этом используются стандартные процедуры обработки событий, которые существуют в MS Office, точнее в MS Excel. И нужно добавить код, который создает отчет при нажатии кнопки OK или ничего не выполняет при нажатии кнопки Cancel в том окне, которое появляется при выборе пользователем созданного ранее пункта меню. Это происходит при помощи элемента WindowsForm, т. е. создается меню диалога, и можно пользоваться стандартными методами, стандартными результатами DialogResult.OK, DialogResult.Cancel. При этом происходит работа со стандартной формой, которую имеет тип FRMReport и называется FRM, и со стандартным методом ShowDialog, который как раз и генерирует стандартный диалог, стандартное окно с кнопками OK и Cancel.

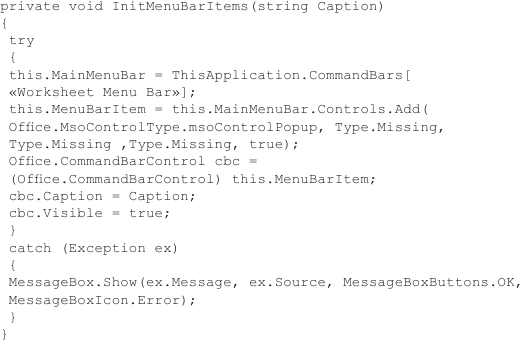

Рис. 14.4. Создание строки меню

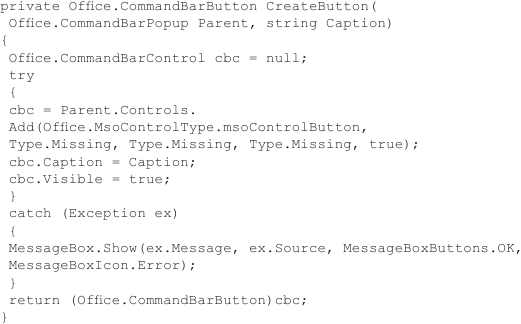

Рис. 14.5. Создание пункта меню и командной кнопки
Завершая разговор о компонентных и офисных приложениях в среде MS.NET, следует сказать о том, что в целом они наследуют важные особенности компонентной модели COM. Но являются более специфичными и позволяют осуществлять построение гибких, настраиваемых, интероперабельных приложений, в том числе с компонентами на разных языках. Что очень важно, осуществляется возможность создания сопровождаемых гибко настраиваемых повторно и многократно используемых приложений на основе различных компонентов, которые могут быть изменены по запросу пользователя и приводить к тиражируемым, коробочным решениям и к решениям, которые не требуют существенных изменений.
Реализация принципа компонентно-ориентированного программирования осуществлена Microsoft и расширена с платформы. NET на надплатформу, которая называется MS Office System, тоже является своего рода платформой и позволяет строить на компонентой основе надстройки – AddIns для приложений уже офисного класса, которые используются в корпорациях для совместной обработки гетерогенных данных. Важно, что все механизмы. NET Framework и CLR внедрены в семейство приложений MS Office, таких как Word – текстовый процессор, Excel – электронные таблицы, Access – базы данных и Outlook – клиент электронной почты. Нужно сказать, что при этом обеспечивается повышенный уровень безопасности за счет интеграции с внутренними политиками безопасности. NET и Windows, реализации механизма сборок, электронной подписи, идентификации автора и версии сборки, за счет манифеста и т. д.
И последнее, что хотелось бы отметить. Сборка, которая для. NET является синонимом компонента, находится структурно посередине между понятием класса языка программирования и понятием модуля корпоративной системы, например модуля учета, планирования и управления основных средств в корпоративной системе Oracle Applications или Oracle Business Suit. Такой подход позволяет создавать интероперабельные, надеждные, масштабируемые и легко изменяемые приложения, и в отличие от конкурирующих подходов, таких как, например, Enterprise Java Beans, обеспечивает языковую интероперабельность, т. е. очень важную возможность реализации компонентов приложения на наиболее подходящих языках программирования.
