Логическое устройство

Напротив, слои логической архитектуры не являются строго определёнными. Основным способом их выделения является постоянный диалог проектировщика с требованиями к системе и ответами на вопрос «Зачем нужен этот слой в данном случае?». Наиболее типовые вопросы и ответы сведены в так называемые шаблонные решения и рекомендуемые практики.

Логическое устройство является предметом синтеза, на выходе стадии – технический проект. Логическое устройство АИС в разрезе концептуальных слоёв может выглядеть, как на рис. 5.

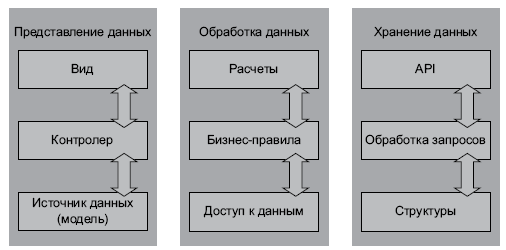

Рис. 5. Пример организации логических слоёв АИС
