Порты

К портам подключаются периферийные устройства ввода-вывода. Разъемы портов обычно устанавливаются прямо на материнскую плату и выносятся на заднюю панель системного блока. Их также называют интерфейсами.

? Последовательный порт (СОМ). Устаревший порт для подключения модемов и других устройств. В современных системах используется редко.

? Параллельный порт (LPT). К нему подключаются некоторые устаревшие модели принтеров, сканеров и другие устройства. В современных системах может отсутствовать.

? Игровой порт. К нему подключаются устаревшие джойстики, рули и другие игровые манипуляторы. Отсутствует в современных системах.

? Порт PS/2. В большинстве компьютеров есть два таких специализированных порта: первый – для подключения клавиатуры, второй – для мыши. Если же этот порт всего один или вообще отсутствует, следует использовать клавиатуру или мышь с интерфейсом USB.

? USB. Наиболее популярный интерфейс для самых разнообразных периферийных устройств. Позволяет подсоединять устройства при включенном питании и автоматически их настраивать. В современных компьютерах имеется несколько разъемов USB на задней, передней или боковой стенке блока.

? IEEE 1394 (FireWire). Высокоскоростной последовательный порт для цифровых видеоустройств.

? HDMI (High-Definition Multimedia Interface). Мультимедийный интерфейс для передачи высококачественного цифрового видео и звука.

? eSATA. Порт для подключения внешних накопителей Serial ATA.

? Разъемы звукового адаптера. Служат для подключения колонок, микрофона и других аудиоустройств.

? VGA и/или DVI. Служит для подключения монитора.

? Ethernet. Используется для подключения к локальным сетям или скоростным модемам.

На рис. 1.4 показана задняя панель типичной системной платы с разъемами портов. Подробнее о настройке портов см. в гл. 9.

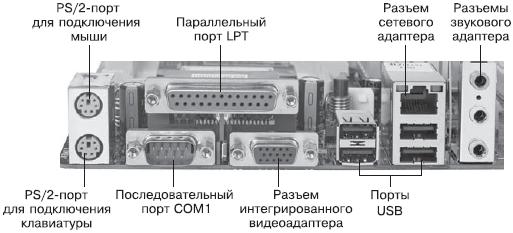

Рис. 1.4. Разъемы портов на задней панели системной платы
