Системная плата и чипсет

Наиболее важные компоненты компьютера располагаются на системной плате (рис. 1.2). Основа любой системной платы – чипсет, то есть набор микросхем, которые обеспечивают взаимодействие между процессором, памятью, накопителями и другими устройствами. В его состав входят два основных чипа, которые обычно называются северным (Northbridge) и южным (Southbridge) мостами. В чипсетах для процессоров Intel северный мост обозначается МСН (Memory Controller Hub), а южный – ICH (Input/Output Controller Hub).

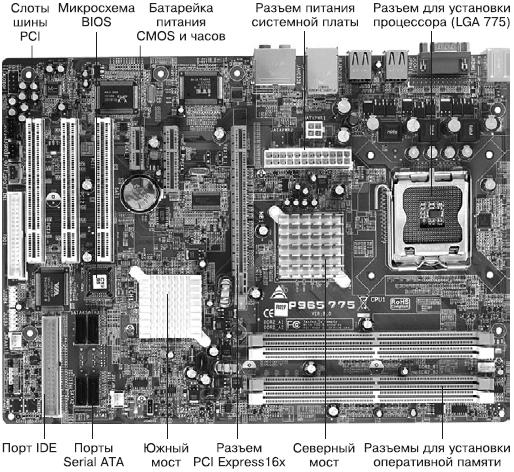

Рис. 1.2. Системная плата

Основная задача северного моста – обеспечить связь процессора с оперативной памятью, видеосистемой и другими устройствами. Данные между процессором и северным мостом передаются с помощью специальной шины, которая может иметь следующие названия:

? FSB – в системах на базе процессоров Intel, кроме Intel Core i3/5/7, а также в старых системах AMD;

? QPI – в системах на базе Intel Core i3/5/7;

? НТ – во всех современных системах на базе процессоров AMD.

В чипсетах для процессоров Intel Core i3/5/7 и всех современных процессоров AMD контроллер оперативной памяти интегрирован непосредственно в процессор, а северный мост выполняет функции контроллера PCI Express. Поскольку северный мост чипсетов для Core i3/5/7 уже не выполняет функцию контроллера памяти, его название было сменено на ЮН (Input/Output Hub), а в некоторых новых чипсетах он вообще отсутствует.

Южный мост связан с северным с помощью специальной шины, а его основная задача – управление различными периферийными устройствами. Большинство контроллеров периферийных устройств интегрировано непосредственно в южный мост. Вот функциональный состав типичного южного моста:

? контроллер Serial ATA/RAID;

? контроллер IDE;

? контроллер дисковода;

? контроллер шин PCI и ISA;

? USB-контроллер;

? контроллеры портов ввода-вывода.

В составе южного моста могут присутствовать звуковой контроллер и сетевой интерфейс, но нередко эти устройства выполняются в виде отдельных чипов на системной плате. Кроме того, южный мост взаимодействует с микросхемами BIOS и CMOS. Во многих современных чипсетах микросхема CMOS интегрирована в состав южного моста.
