3.7. Работа с аналоговым датчиком температуры

Рассмотрим простой пример работы с датчиком температуры ТМР36, упомянутым в предыдущем разделе. Вы можете выбрать любой аналоговый датчик из приведенного ранее списка или взять какой-нибудь другой. Последовательность действий, описанная далее, практически одинакова для любого аналогового датчика.

Для начала подсоедините к плате Arduino Uno RGB-светодиод, как в главе 2, и датчик температуры к выходу A0 (рис. 3.8).

На основе этой схемы создадим простую систему, сигнализирующую об изменении температуры. RGB-светодиод будет гореть зеленым, когда температура находится в пределах допустимого диапазона, красным, когда станет жарко, и синим, когда становится холодно.

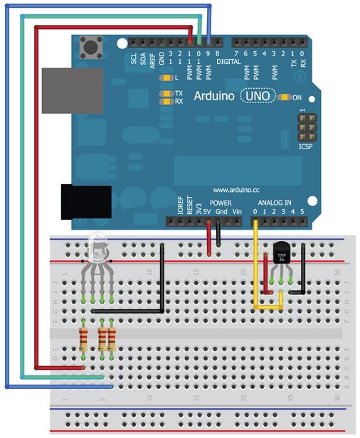

Рис. 3.8. Схема подключения датчика температуры

- 74 -

Прежде всего, определите приемлемый для вас температурный диапазон. Используя программу из листинга 3.1, определите аналоговые значения для верхнего и нижнего порогов температуры. Для меня нижний порог комфортной температуры составляет 20°С, что соответствует аналоговому значению 143. У вас эта цифра может быть другой. Следите за показаниями в мониторе последовательного порта при наступлении нижнего и верхнего предела температуры. Эти значения можно получить из графика на рис. 3.7 или из формулы, связывающей температуру (в °С) с входным напряжением (в мВ):

Температура (°С)х10 = Напряжение (мВ)- 500.

Напряжение 700 мВ соответствует температуре 20°С. Расчет по формуле (или просто анализ показаний монитора последовательного порта) дает для 22°С цифровое значение 147, для 18°С- 139. Эти величины выберем для нижнего и верхнего значений комфортной температуры, чтобы изменять цвет светодиода. Функция analogRead() будет считывать показания датчика температуры, digitalWrite() устанавливать цвет светодиода.

Совет Рекомендую вам не копировать листинг 3.2, а попробовать написать текст программы самостоятельно, чтобы убедиться в своих силах. Сравните свой результат с приведенным далее.

Листинг 3.2. Программа температурного оповещателя - tempalert.ino

// Температурный оповещатель

// Контакт

const int BLED=9; // Контакт 9 для вывода BLUE RGB-светодиода

const int GLED=10; // Контакт 9 для вывода GREEN RGB-светодиода

const int RLED=11; // Контакт 9 для вывода RED RGB-светодиода

const int TEMP=0; // A0 для подключения датчика температуры

const int LOWER_BOUND=139; // Нижний порог

const int UPPER_BOUND=147; // Верхний порог

int val = 0; // Переменная для чтения аналогового значения

void setup()

{

pinMode(BLED, OUTPUT); // Сконфигурировать BLUE контакт светодиода как выход

pinMode(GLED, OUTPUT); // - - GREEN - -

pinMode(RLED, OUTPUT); // - - RED - -

}

void loop()

{

val = analogRead(TEMP);

- 75 -

if (val < LOWER_BOUND)

{

digitalWrite(RLED, LOW);

digitalWrite(GLED, LOW);

digitalWrite(BLED, HIGH);

}

else if (val > UPPER_BOUND)

{

digitalWrite(RLED, HIGH);

digitalWrite(GLED, LOW);

digitalWrite(BLED, LOW);

}

else

{

digitalWrite(RLED, LOW);

digitalWrite(GLED, HIGH);

digitalWrite(BLED, LOW);

}

}

В коде листинга 3.2 нет ничего принципиально нового, он сочетает в себе все изложенное ранее о системах, взаимодействующих с окружающей средой и платой Arduino.
