1.6 Модель стека TCP/IP

Протокольная модель сетевого взаимодействия TCP/IP была создана в начале 70-х годов и иногда называется моделью сети Интернет. Как показано на рисунке 5, такая модель определяет четыре категории функций, необходимых для успешного взаимодействия. Архитектура набора протоколов TCP/IP построена на основе этой модели. TCP/IP представляет собой открытый стандарт, ни одна компания не вправе контролировать ее определение.

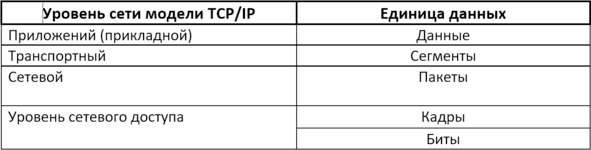

Рисунок 5 – Модель стека TCP/IP

Описание каждого уровня:

1. Уровень приложений отображает данные для пользователя, а также обеспечивает кодирование и управление сеансами связи;

2. Транспортный уровень поддерживает связь между различными устройствами в разных сетях;

3. Межсетевой уровень определяет наилучший пути через сеть;

4. Уровень сетевого доступа управляет устройствами и средами передачи данных, из которых состоит сеть.

Следует отметить, что различные авторы интерпретировали модель TCP/IP по-разному и не согласны с тем, что уровень связи или вся модель TCP/IP охватывает проблемы уровня OSI уровня 1 (физический уровень) или предполагается, что аппаратный уровень ниже уровня канала. Несколько авторов попытались включить слои 1 и 2 модели OSI в модель TCP/IP, поскольку они обычно упоминаются в современных стандартах.

Набор протоколов TCP/IP может быть описан с точки зрения эталонной модели OSI. В модели OSI уровень доступа к сети и уровень приложений модели TCP/IP дополнительно подразделяются для описания отдельных функций, которые реализуются на этих уровнях. На рисунке 6 показано сопостовление моделей OSI и TCP/IP.

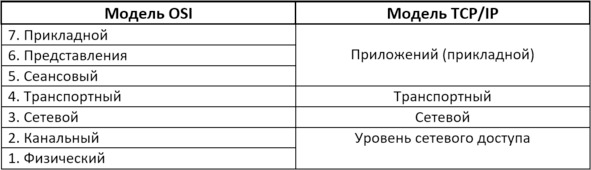

Рисунок 6 – Сопоставление моделей OSI и TCP/IP

На уровне доступа к сети набор протоколов TCP/IP не определяет список протоколов, используемых при работе со средой передачи данных, он описывает только передачу информации с сетевого уровня физическим сетевым протоколам. Уровни 1 и 2 модели OSI описывают процедуры доступа к среде передачи и физическим способам отправки данных по сети.

Уровень 3 модели OSI, или сетевой уровень, соответствует сетевому уровню модели TCP/IP. Этот уровень описывает протоколы, определяющие пути передачи данных в сети.

Уровень 4 модели OSI, или транспортный уровень, соответствует транспортному уровню модели TCP/IP. Этот уровень описывает общие сервисы и функции, которые обеспечивают упорядоченную и надежную доставку данных от источника до места назначения.

Уровень приложений TCP/IP включает в себя ряд протоколов, которые поддерживают определенные функции для работы разнообразных приложений конечных пользователей. Уровни 5, 6 и 7 модели OSI используются в качестве образцов разработчиками и поставщиками прикладного программного обеспечения для производства продуктов, предназначенных для работы в сети.

Обе модели (TCP/IP и OSI) широко применяются в отношении протоколов различных уровней. Так как модель OSI разделяет канальный и физический уровни, именно она используется для этих уровней.
