1.1 Основные определения

Сеть передачи данных – совокупность трёх и более оконечных устройств связи, объединённых каналами передачи данных и коммутирующими устройствами (узлами сети), обеспечивающими обмен сообщениями между всеми оконечными устройствами.

Передача данных – физический перенос данных в виде сигналов от точки к точке или от точки к нескольким точкам средствами связи по каналу передачи данных. Примерами подобных каналов могут служить медные провода, волокно-оптические линии связи, беспроводные каналы передачи.

Сетевая инфраструктура включает в себя три категории компонентов сети:

1. Устройства;

2. Среда передачи;

3. Сервисы.

Устройства и среды передачи – это физические элементы или аппаратное обеспечение сети. Аппаратное обеспечение зачастую является видимой частью сетевой платформы: ноутбук, ПК, коммутатор, маршрутизатор, беспроводная точка доступа или кабели, используемые для соединения устройств.

Оконечное устройство является либо отправителем (источником), либо получателем (адресатом) сообщения. Каждому оконечному устройству в сети назначается адрес, чтобы устройства можно было отличить от других. Если оконечное устройство инициирует обмен данными, то в качестве получателя сообщения оно использует адрес оконечного устройства назначения.

Примерами оконечных устройств могут служить:

1. Настольные персональные компьютеры;

2. Ноутбук;

3. Принтер;

4. IP-телефон;

5. Беспроводной планшетный компьютер;

6. Смартфон.

Промежуточные устройства соединяют отдельные оконечные устройства с сетью и могут соединять несколько отдельных сетей для создания глобальных сетей. Такие устройства обеспечивают подключение и прохождение потоков данных по сети. Для определения пути передачи сообщения промежуточные устройства используют адрес оконечного устройства назначения в сочетании с информацией о связях в сети.

Примерами промежуточных устройств могут служить:

1. Коммутатор;

2. Маршрутизатор;

3. Межсетевой экран;

4. Репитер.

Среда передачи данных – физический канал, по которому сообщение передается от источника к адресату.

Типы физических сред передачи данных:

1. Медный кабель;

2. Оптоволоконный кабель;

3. Беспроводная связь.

Сетевая топология – граф, вершинами которого являются оконечные и промежуточные устройства, а ребрами – физические и информационные связи между вершинами. Схема обеспечивает наглядный способ понимания, каким образом устройства в большой сети связаны между собой. Подразделяется на несколько типов:

1. Физическая топология – отображает физическое расположение промежуточных устройств и кабельных линий;

2. Логическая топология – отображает устройства, порты и схемы адресации.

Изображения топологий приведены на рисунках 1 и 2.

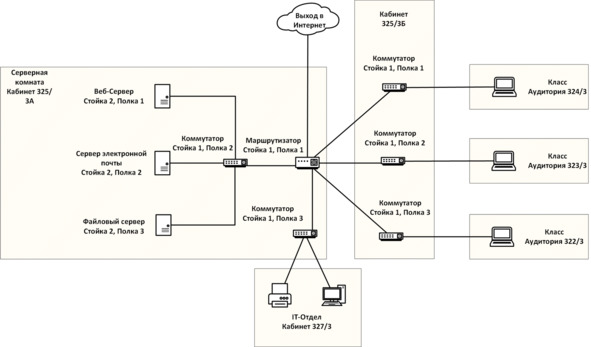

Рисунок 1 – Пример физической топологии

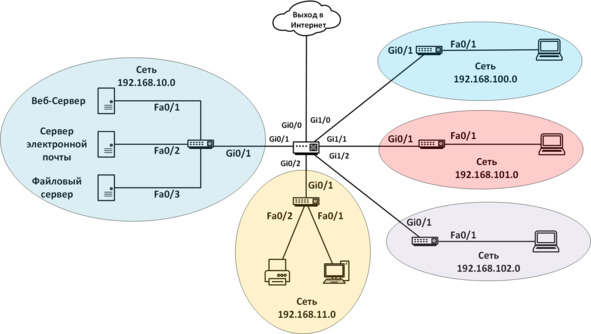

Рисунок 2 – Пример логической топологии

Сетевая карта – устройство, позволяющее взаимодействовать с другими устройствами в сети.

Физический порт – разъем на сетевом устройстве, через который кабели подключены к компьютеру или другому сетевому устройству.

Интерфейс – специализированные порты в сетевом устройстве, которые подключаются к отдельным сетям. Поскольку маршрутизаторы соединяют между собой сети, порты маршрутизатора называются сетевыми интерфейсами.

Часто на практике слова «Порт» и «Интерфейс» являются взаимозаменяемыми.
