Механизмы открывания дверей

Все двери или фасады мебели разделяются по способу открывания на поворотные (распашные, откидные, складные) и раздвижные. Поворотные двери навешиваются на петли, а раздвижные снабжаются механизмом или системой. Карточные и рояльные петли в современной корпусной мебели практически перестали использоваться, но иногда применяются для навески открывающихся элементов диванов.

Чашечные петли – механизм для навешивания, регулировки и открывания мебельной двери. Наиболее распространены простые (четырехшарнирные) петли (рис. 2.10).

Рис. 2.10. Четырехшарнирная петля

Основой такой петли является корпус с механизмом из двух рычагов. Одна сторона каждого из них жестко закреплена на корпусе шарниром, а другая удерживает чашку петли, которая устанавливается в отверстие на внутренней стороне открываемой двери. Механизм устроен так, что рычаги имеют только два фиксированных положения, в которых чашка располагается параллельно или перпендикулярно корпусу. Конструкция устройства, приводящего рычаги в эти два крайних положения из любых промежуточных, составляет основное отличие многочисленных типов четырехшарнирных петель.

Более совершенны по механике сложные (семишарнирные) петли с четырьмя рычагами. Эти петли допускают открывание двери на больший угол, вплоть до 270°. Все без исключения чашечные петли обеспечивают регулировку положения дверей по глубине, высоте и ширине. Присадка петли заключается во фрезеровании отверстия под чашку, двух отверстий под шурупы в двери и двух отверстий для крепления ответной планки в стенке мебели (рис. 2.11).

Рис. 2.11. Установка петли

Присадочные размеры петель разных производителей достаточно унифицированны, поэтому многие петли взаимозаменяемы. Общепринятый диаметр чашки – 35 мм для полноразмерных петель или 26 мм для петель уменьшенного размера. Расстояние между центрами отверстий у петель разных производителей отличается. На рынке преобладает итальяно-китайский стандарт 48 мм. Также выпускаются петли с межцентровыми расстояниями 45 мм (Blum) и 52 мм (Hettich). Существуют петли без чашки для крепления шурупами непосредственно на пласть (рис. 2.12), петли для стекла и тонкой ДСП.

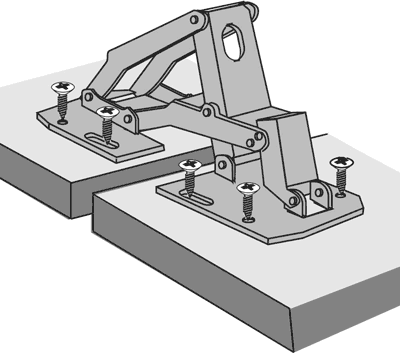

Рис. 2.12. Сложная петля

Угол установки (установочный угол) – угол, под которым дверца находится по отношению к боковине шкафа в закрытом положении. Стандартный установочный угол составляет 90°. Для угловых элементов кухни предусмотрены петли с установочным углом 30, 45, 120, 135, 180 и 270° (карусельная петля).

Угол открывания (угол открытия) – угол, на который дверь открывается из закрытого положения. Угол для стандартной петли равен 110°, также доступны петли с углами открывания 95, 125 и 170°.

Петли различаются по типу наложения: вкладные, накладные, срединные (полунакладные). Установочный угол здесь, как и наложения, определяется формой рычагов петли (рис. 2.13).

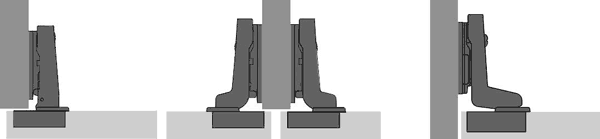

Рис. 2.13. Накладная, срединные и вкладная петли

Алюминиевые профили для изготовления рамочных фасадов выпускаются в виде шестиметровых хлыстов различного сечения. Нарезанные из хлыста детали соединяются между собой угловыми креплениями с помощью винтов.

Существует две группы фасадных профилей:

• широкий профиль, на который присаживаются обычные чашечные петли;

• узкий профиль, снабженный дополнительным пазом, за который крепятся специальные петли, входящие в комплект.

В комплект, а точнее, в систему алюминиевых фасадов может входить и другая фурнитура: демпферы, лифты, фиксаторы.

Раздвижные двери часто называют дверями-купе. Они представляют собой систему из двух и более сборных металлических рам, роликов, двух направляющих (треков) и дополнительных элементов (ограничителей, заглушек, уплотнителей). Под системой понимается ассортимент комплектующих от одного производителя, предназначенных для совместного использования. Многие производители разрабатывают по нескольку систем, отличающихся материалом (сталь или алюминий) и формой профилей. В России наиболее известны системы компаний Komandor, Raum Plus, «Версаль». Вообще же выпуском раздвижных систем занимаются десятки производителей.

С точки зрения проектировщика, система дверей-купе (см. рис. 1.7) представляет собой законченную сборочную единицу всего с двумя параметрами: наружными габаритами и количеством дверей. Глубина определяется только типом используемой системы, а длина и ширина совпадают с размерами застраиваемого проема. Исходя из габаритов проема и количества дверей рассчитываются их габариты. Из размеров каждой двери вычисляются размеры вертикальных и горизонтальных профилей, составляющих раму, и деталей заполнения рамы из ЛДСП, стекла или зеркала. Формулы расчета зависят от конкретной системы и предоставляются ее производителями.

Складные двери построены на основе систем, состоящих из петель, направляющих, а иногда и рычажно-шарнирных элементов. Фурнитура для складных дверей – достаточно новое изобретение, и на российском рынке она только начинает появляться. Достаточно известны системы компании Hettich International.
