1.4 Требования к информационной модели здания

Правительство Великобритании отметило преимущества совместных цифровых рабочих процессов и BIM для строительного сектора первоначально в Государственной стратегии строительства (Кабинет министров, 2011 г.) и впоследствии в документе «Строительство 2025» (правительство Великобритании, 2013 г.). В Стратегии государственного строительства (СГС) 2011 г. была отмечена особая важность эффективности строительного сектора для экономики Великобритании. В том же документе было задано направление на снижение стоимости активов государственного сектора до 20% к 2016 г. (СГС также доступна на сайте рабочей группы BIM; см. раздел 6.2.3).

В СГС отмечаются планы правительства запросить полностью совместимые 3D-модели зданий со всей проектной информацией и данных об активах в электронной форме для всех своих объектов как минимум к 2016 г. с целью сокращения дополнительных затрат в строительных проектах, вызванных плохим управлением информацией, примерно на 20—25%. Это требование к BIM 2-го уровня (см. раздел 1.4.1) для всех централизованно приобретаемых государственных проектов обычно называют Требованием правительства Великобритании в области BIM.

Требование в области BIM относится только к строительным проектам государственного сектора, но также поддерживает использование BIM в частном секторе.

В СГС не указана минимальная стоимость проекта в государственном секторе для внедрения BIM, однако это правило действует только при условии, что прогнозируется положительная отдача от инвестиций (ROI) и ценность данных, которые будут созданы. Никакого различия между проектами нового строительства и проектами, задействующими объекты наследия или существующие исторические объекты, не проводится. В этом смысле, Требования к BIM в Великобритании применимы к сохранению наследия в контексте проектов государственных закупок (консервации исторических зданий).

См.: Требование в области BIM применяется только в отношении основного Правительства Соединенного Королевства: в Шотландии и Северной Ирландии проводится иная политика, а в Уэльсе четких требований в этой области не существует. Шотландское правительство объявило о своей цели внедрять при необходимости использования BIM 2-го уровня для проектов общественного сектора к апрелю 2017 г. (APS Group Scotland 2013). Соответствующий уровень зрелости BIM достигается с помощью онлайн квалификационной шкалы BIM и калькулятора рентабельности инвестиций (см. раздел 6.2.12). В Северной Ирландии BIM 2-го уровня является обязательным условием для проведения государственных централизованных закупок выше порога закупок Европейского союза, где есть потенциал для экономии расходов.

1.4.1 Модель зрелости BIM

Концепция уровней зрелости BIM используется для описания сложности процесса управления информацией в рамках проектов по BIM.

Согласно модели зрелости, предложенной Бью-Ричардсом (Bew-Richards), существует четыре уровня зрелости BIM (0—3) (Рис. 1), которые описывает весь спектр практических методов, начиная от несогласованных бумажных чертежей до полностью интегрированных цифровых и совместных рабочих процессов. Модель зрелости отражает развитие строительной отрасли в отношении применения совместной информации с вехами в процессе, которые определяются как уровни зрелости.

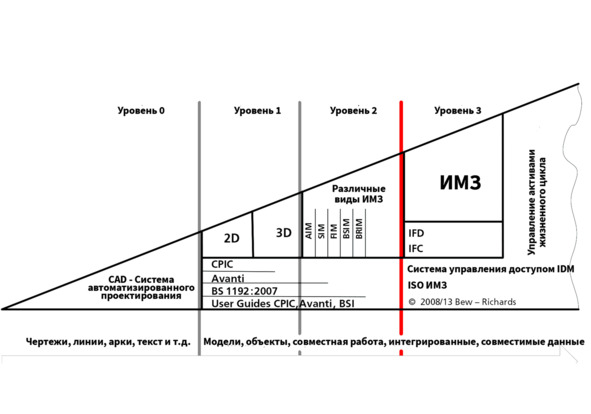

Рис. 1. Модель зрелости информационного моделирования зданий (BIM) по Бью-Ричардсону. Вертикальная красная линия соответствует целевому показателю правительства Великобритании на 2016 год

Существует определенные расхождения относительно точного определения каждого уровня зрелости BIM, но следующие определения широко используются.

? На нулевом уровне BIM информация собирается из разрозненных источников, в большинстве случаев используется 2D- и CAD-моделирование с предоставлением информации в виде отдельных бумажных и электронных документов.

? BIM 1-го уровня включает в себя сбор информации по каждой дисциплине с использованием элементов 2D-, 3D- и CAD-моделирования. Информация в электронном виде является общей средой данных (ОСД), управляемой с использованием британского стандарта BS 1192:2007 (BSI 2007).

? BIM 2-го уровня подразумевает совместный процесс создания интегрированных специализированных моделей, состоящих из данных в форме 3D, геометрических и неграфических данных и соответствующей документации. Обмен информацией осуществляется с использованием непатентованных форматов, например, форматов IFC и COBie. Для BIM 2-го уровня требуется весь объем проектной и сметной информации, документации и данных, которые должны предоставляться в электронной форме и управляться с помощью среды параллельного проектирования CDE.

? 3-й уровень BIM, также называемый открытым BIM, представляет собой полностью интегрированный метод для взаимодействия всех дисциплин в рамках единого общего централизованного проекта моделирования. Это последний шаг в процессе к производству совместной информации. На 3-м уровне BIM единый источник информации (общая модель) предотвращает риск противоречивой информации.

См.: После успешной реализации BIM 2-го уровня, правительство Великобритании объявило о своем намерении перейти к BIM 3-го уровня для его использования в сфере госзакупок и в строительной отрасли. Переход к этой стадии компьютерного моделирования в отношении объектов госзакупок будет осуществлен в период с 2016 по 2025 гг. Более подробная информация доступна на сайте Digital Built Britain (см. раздел 6.4.3).

1.4.2 BIM и сектор наследия Великобритании

Интерес заказчиков и промышленных предприятий к использованию BIM в процессе строительных работ в отношении исторических зданий, частично вызван Требованиями к BIM, разработанными британским правительством.

В результате этого, интерес к данной технологии и ее использованию также возрос в научных кругах, профессиональных учреждениях и среди практикующих специалистов в области сохранения наследия. Успешное применение BIM для исторических зданий было доказано рядом опубликованных тематических исследований (как академических, так и из индустрии). Документ «Строительство 2025», изданный правительством Ее Величества в 2013 г., включил проект по консервации Манчестерской ратуши в качестве одного из экспериментальных государственных проектов BIM в раздел «умного» строительства и цифрового проектирования (Рис. 2). Другие примеры применения BIM в проектах по сохранению наследия можно увидеть в разделе «Примеры».

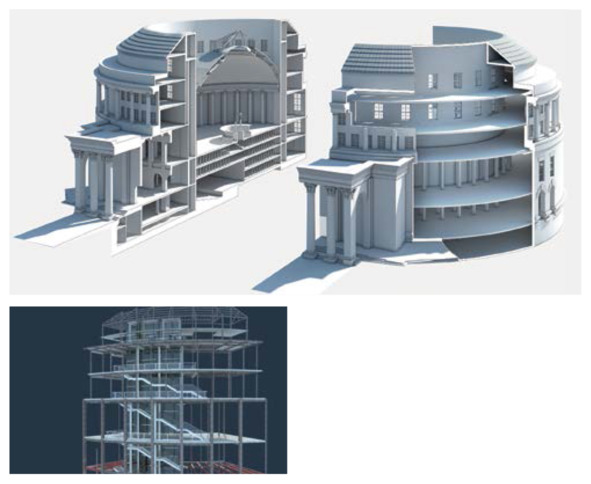

Рис. 2. Проект сохранения мэрии Манчестера демонстрирует потенциальные преимущества информационного моделирования зданий (BIM) для проектирования, строительства и управления объектами в контексте сохранения наследия

Пример

Проект здания Манчестерской ратуши является одним из пилотных проектов правительства в области информационного моделирования зданий. Он доказал, насколько ценной является цифровая инженерия на этапах предварительного строительства и доставки материалов: экономия денег на ненужных временных работах, общее сокращение длительности программы на срок в 9 месяцев и демонстрация клиенту потенциала BIM для будущих целей управления объектами. Виртуальные 3D-туры стали своего рода образовательным ресурсом для ключевых заинтересованных сторон, а также предоставили благотворительной организации «Английское наследие» (English Heritage) гарантии того, что историческое здание будет находиться под необходимой опекой и защитой.
