Установка ПАК «Соболь» Установка программного обеспечения ПАК «Соболь»

Установка Secret Net приводилась в лабораторной работе №1, поэтому сразу переходим к установке ПО «Соболь».

Установка осуществляется в следующем порядке:

1. установка программного обеспечения комплекса;

2. подготовка комплекса к инициализации;

3. инициализация комплекса;

4. подготовка комплекса к эксплуатации.

Для установки ПО необходимо:

1. поместить установочный компакт диск в привод DVD/CD-ROM и запустить на исполнение файл Setup. exe. Программа установки выполнит подготовку к работе. После завершения подготовительных действий на экране появится стартовый диалог программы установки (рис. 15);

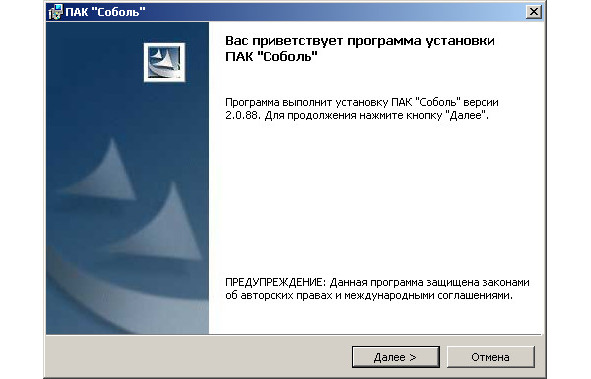

Рисунок 15 – Стартовый диалог программы установки

2. нажать кнопку «Далее». На экране появится диалог с текстом лицензионного соглашения (рис. 16);

Рисунок 16 – Диалог с текстом лицензионного соглашения

3. ознакомиться с содержанием лицензионного соглашения, отметить поле «Я принимаю условия лицензионного соглашения» и нажать кнопку «Далее». На экране появится диалог с указанием пути размещения ПО комплекса (рис. 17);

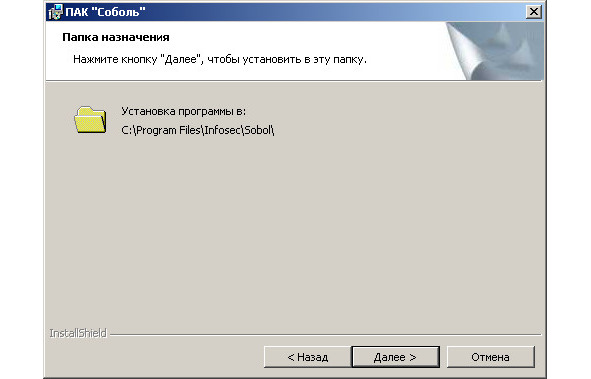

Рисунок 17 – Диалог с указанием пути размещения ПО

4. нажать кнопку «Далее». На экране появится диалог для выбора файла, в котором хранится список подлежащих контролю целостности объектов. Данный диалог приведен на рис. 18.

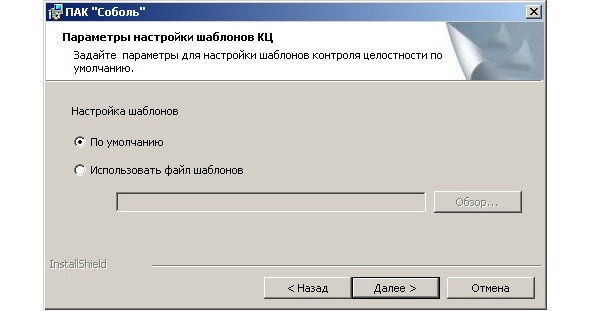

Рисунок 18 – Диалог настройки шаблонов КЦ

5. нажать кнопку «Далее». На экране появится диалог, предлагающий начать процедуру установки;

6. нажать кнопку «Установить» (рис. 19).

Рисунок 19 – Диалог «Установки ПАК Соболь»

После успешного выполнения процедуры установки на экране появится завершающий диалог программы установки, приведенный на рис. 20.

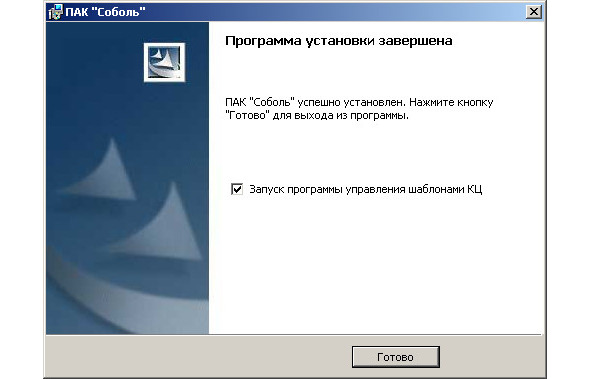

Рисунок 20 – Завершение установки

Подготовка комплекса к инициализации

Для подготовки комплекса к инициализации необходимо:

1. переключить плату комплекса «Соболь» в режим инициализации. Для этого нужно снять перемычку, установленную на разъеме J0 платы;

2. выключить компьютер;

3. вскрыть корпус системного блока;

4. для использования механизма сторожевого таймера:

– отключить штекер стандартного кабеля кнопки «Reset» от разъема Reset, расположенного на материнской плате;

– подключить штекер стандартного кабеля кнопки «Reset» к разъему RST платы комплекса «Соболь»;

– подключить штекер кабеля механизма сторожевого таймера, входящего в комплект поставки, к разъему платы WD. Затем подключить другой штекер этого кабеля к разъему Reset, расположенному на материнской плате;

5. выбрать свободный слот системной шины PCI-E/PCI и аккуратно вставить в него соответствующую плату комплекса «Соболь»;

6. при необходимости подключить к плате считыватель iButton;

7. закрыть корпус системного блока.

На рис. 21 приведена схема платы ПАК «Соболь».

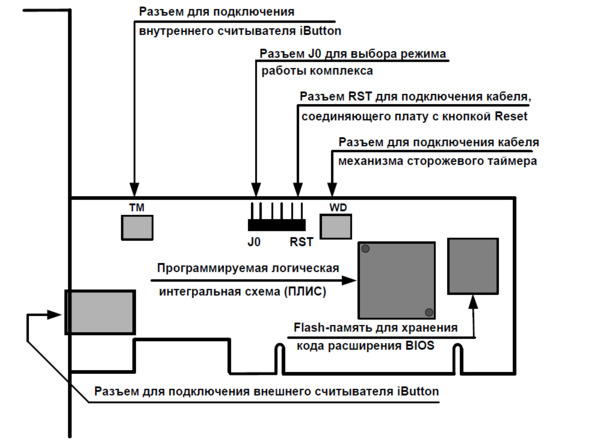

Рисунок 21 – Плата ПАК «Соболь»
