4.1.4 Добавление хостов в сеть

Добавление хостов в нашу сеть происходит таким же способом, как и добавление маршрутизаторов. В Панели с группами конечных устройств и линий связи выбираем оконечные устройства, среди которых находим и выставляем два компьютера. Так же между ними ставим один маршрутизатор (Рисунок 61). Компьютеры соединяем с маршрутизатором аналогичным способом, как и в прошлый раз. Вид нашей топологии представлен на рисунке 62.

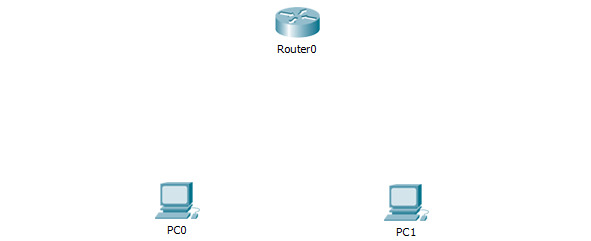

Рисунок 61 – Добавление в топологию маршрутизатора и двух хостов

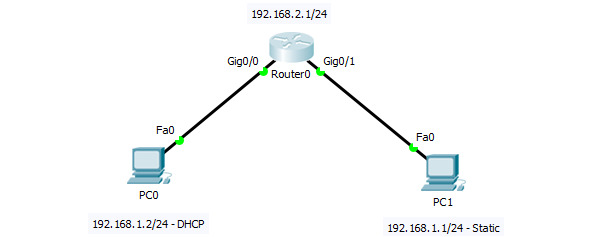

Рисунок 62 – Пример соединения устройств

Для статического предоставления IPv4-адресов для компьютера достаточно один раз нажать на требуемое оконечное устройство, перейти во вкладку Desktop и выбрать IP Configuration (Рисунок 63). Настройку IPv4-адреса выполняем согласно нашей топологии (Рисунок 64).

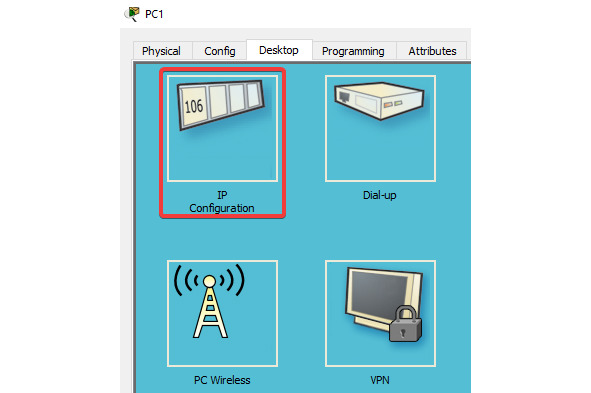

Рисунок 63 – IP Configuration

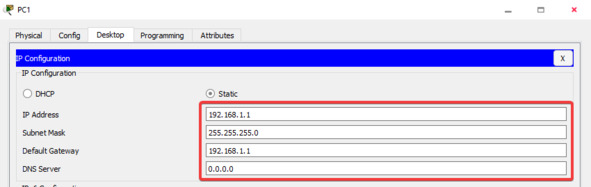

Рисунок 64 – Настройка статического IPv4-адреса

Для динамичеcкого получения IPv4-адреса в окне настройки адресов выбираем DHCP (рисунок 65).

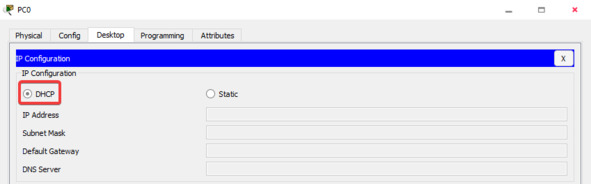

Рисунок 65 – Настройка динамического IPv4-адреса

Проведем настройку для интерфейса маршрутизатора, подключенного к PC1:

conf t

int Gi0/1

ip address 192.168.1.1 255.255.255.0

no shutdown

exit

do write

Настроем маршрутизатор для выдачи с помощью DHCP-сервер IPv4-адресов:

conf t

int Gi0/0

ip address 192.168.2.1 255.255.255.0

no shutdown

exit

ip dhcp pool DHCP

network 192.168.2.0 255.255.255.0

default-router 192.168.2.1

en

На PC0 выполним проверку, выдался ли IPv4-адрес устройству (рисунок 66).

Выполним проверку подключения компьютеров с помощью пинга. Для этого на каждом компьютере, во вкладке Desktop, выберем Command Prompt и воспользуемся командой ping (рисунок 67 – 69).

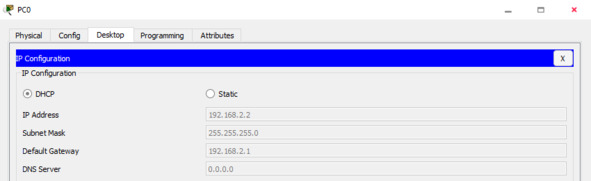

Рисунок 66 – Проверка получения IPv4-адреса от DHCP-cсервера

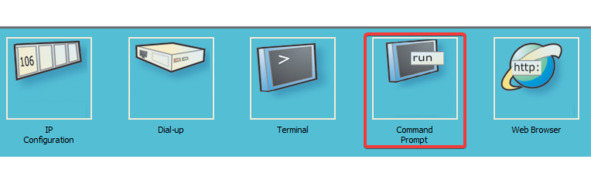

Рисунок 67 – Командная строка

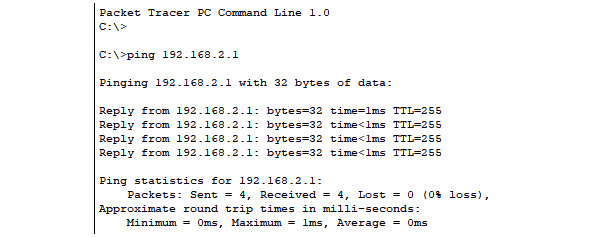

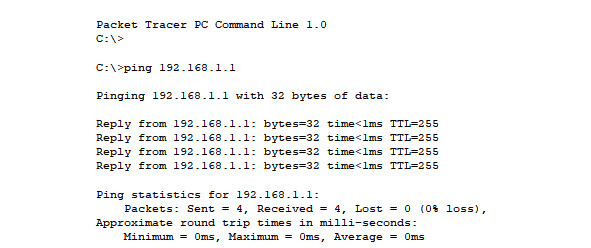

Рисунок 68 – Проверка пингом

Рисунок 69 – Проверка пингом
