4.1.3 Создание простой сети

Создадим простую сеть, состоящую из нескольких маршрутизаторов. Для этого в Панели с группами конечных устройств и линий связи выбираем любой маршрутизатор на ваше усмотрение. Например, Cisco 1941, имеющий два интерфейса GigabitEthernet (рисунок 52). Соединим их с помощью автоматического выбора типа соединения (рисунок 53).

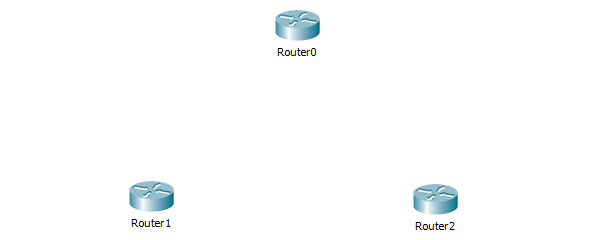

Рисунок 52 – Добавление маршрутизаторов

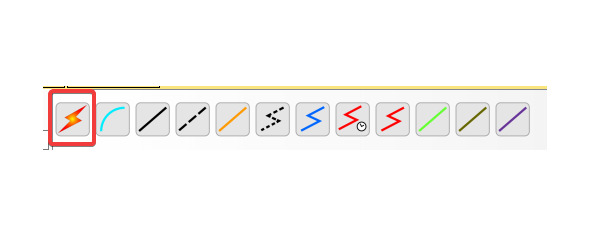

Рисунок 53 – Автоматический выбор типа соединения

На маршрутизаторах выбираем для коннекта любой из доступных интерфейсов на ваш выбор. Пример топологии приведен на рисунке 54. Для отображения Cisco IOS и выполнения настроек на устройстве следует один раз нажать на требуемое устройство (рисунок 55). Для переименования устройства на топологии следует нажать на его имя (рисунок 56).

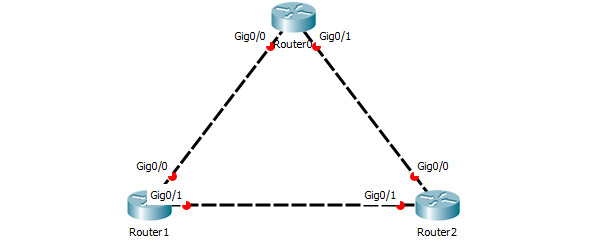

Рисунок 54 – Пример соединения маршрутизаторов

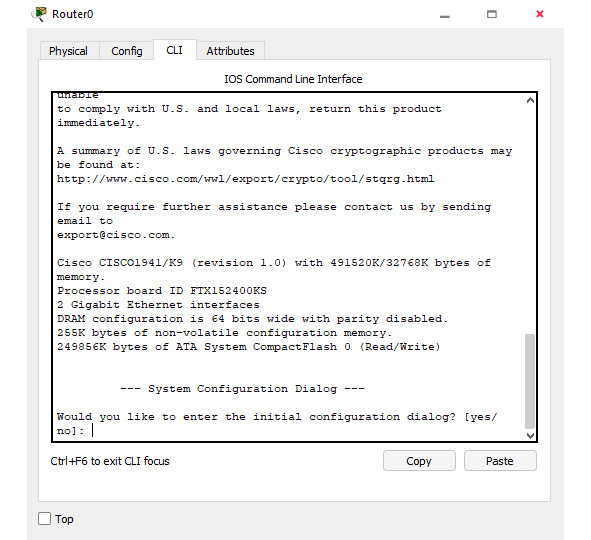

Рисунок 55 – CLI IOS

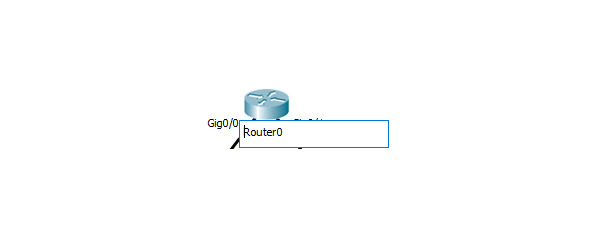

Рисунок 56 – Переименование устройства

На маршрутизаторах выбираем для коннекта любой из доступных интерфейсов на ваш выбор. Пример топологии приведен на рисунке 54. Для отображения Cisco IOS и выполнения настроек на устройстве следует один раз нажать на требуемое устройство (рисунок 55). Для переименования устройства на топологии следует нажать на его имя (рисунок 56).

В нашу топологию дополнительно можно добавлять пояснительный текст и создавать рамки для визуального разграничения устройств в топологии (рисунок 57 и 58). Окончательный вид нашей топологии, а так же IPv4-адреса и подсети на устройствах должны выглядеть так, как на рисунке 59.

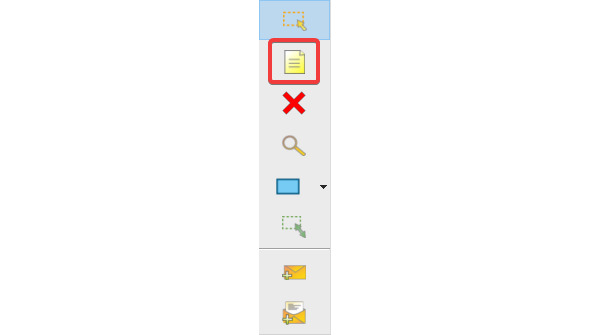

Рисунок 57 – Добавление текста

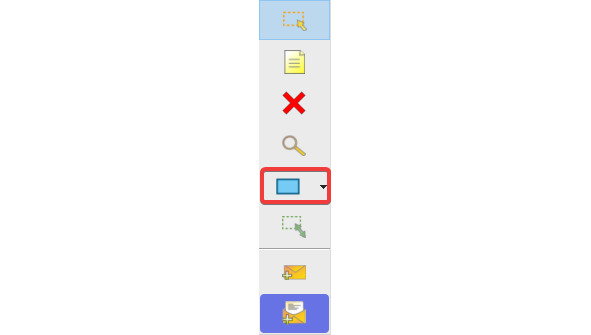

Рисунок 58 – Добавление рамок

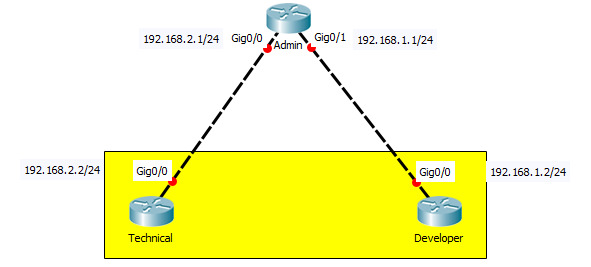

Рисунок 59 – Пример оформления топологии

Перейдем к настройке маршрутизаторов. Интерфейсу назначим соответствующий IP-адрес с указанием маски подсети и включим интерфейс командой no shutdown. Пример настройки маршрутизатора Admin согласно созданной нами топологии (рисунок 60).

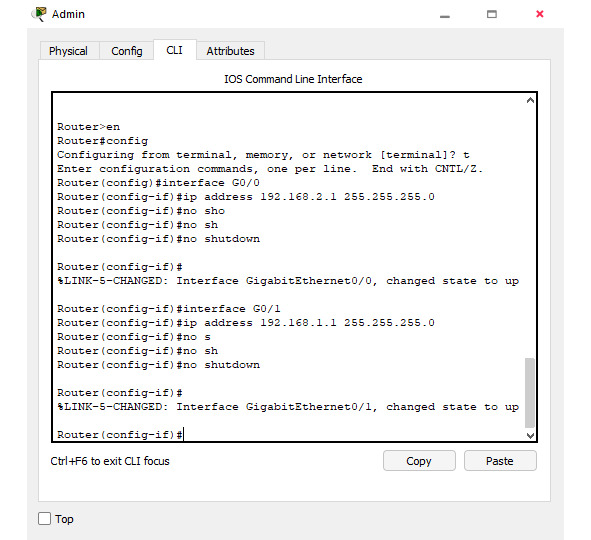

Рисунок 60 – Настройка интерфейсов в CLI IOS

R1#config t

R1 (config) #int Gi0/0

R1 (config-if) #ip address 192.168.2.1 255.255.255.0

R1 (config-if) #no shutdown

R1 (config-if) #interface Gi0/1

R1 (config-if) #ip address 192.168.1.1 255.255.255.0

R1 (config-if) #no shutdown

Те же самые настройки сделаем и для остальных маршрутизаторов в нашей сети. Вдобавок назначим имя устройству и совершим проверку соединения с маршрутизатором Admin путем использования команды ping. Приведем пример настройки маршрутизатора Technical.

R2#config t

R2 (config) #int Gi0/0

R2 (config-if) #ip address 192.168.2.2 255.255.255.0

R2 (config-if) #no shutdown

R2 (config-if) #exit

R2 (config) #hostname Technical

Technical (config) #exit

Technical#ping 192.168.2.1

Аналогичные действия совершаем с маршрутизатором Developer.

R3#config t

R3 (config) #int Gi0/1

R3 (config-if) #ip address 192.168.1.2 255.255.255.0

R3 (config-if) #no shutdown

R3 (config-if) #do ping 192.168.1.1

R3 (config-if) #exit

R3 (config) #hostname Developer

Не забываем сохранить введенные настройки в энергонезависимую память маршрутизатора:

Developer (config) #exit

Developer#copy running-config startup-config
