3.3 Включение в сеть хоcта VPCS

Добавим в сеть хост VirtualPC Simulator. Данный способ широко используется, если вам нужна простая модель компьютера в топологии, например, для проверки пинга. Виртуальный хост практически не затрачивает ресурсы (каждый VPCS требует всего 2 мегабайта оперативной памяти!) компьютера и очень просто разворачивается. Работа с ним ведется с помощью консоли по средствам ввода команд.

Добавим в сеть маршрутизатор и два компьютера VPCS из раздела с оконечными устройствами (рисунок 32). Пример окончательной топологии продемонстрирован на рисунке 33.

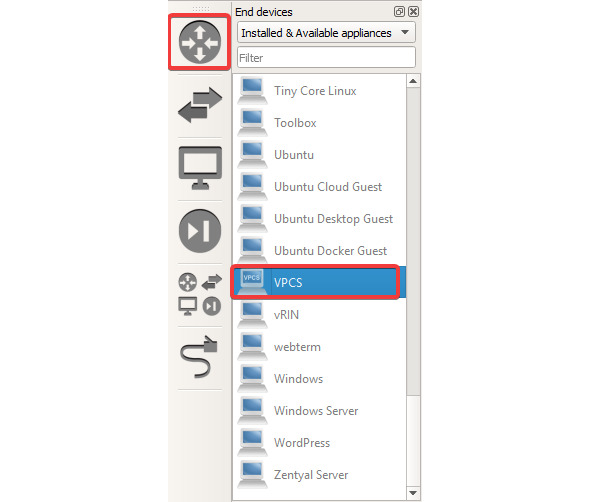

Рисунок 32 – Добавление виртуального хоста

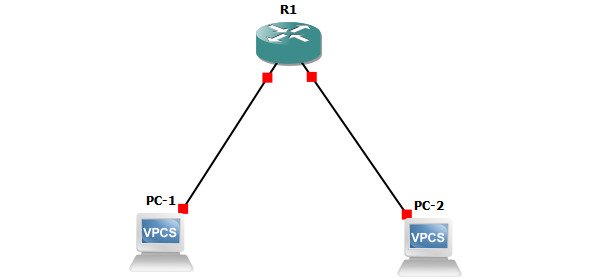

Рисунок 33 – Пример топологии

Посмотрим характеристики компьютера, прописав команду show. Увидим MAC-адрес, шлюз по умолчанию, IPv4, IPv6, маску, UDP-порты для передачи (10008) и передачи – 10009 (рисунок 34).

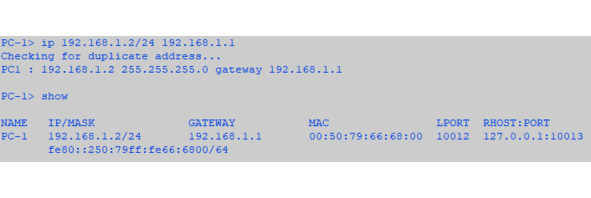

Рисунок 34 – Применение команды show на виртуальном хосте

Произведем статическую настройку IP-адреса (рисунок 35):

ip 192.168.1.2/24 192.168.1.1,

где 192.168.1.2/24 – IPv4-адрес и маска подсети;

192.168.1.1 – шлюз по умолчанию.

Рисунок 35 – Статическая настройка IPv4-адреса на хосте

Проведем настройку интерфейса маршрутизатора:

conf t

int fa0/0

ip address 192.168.1.1 255.255.255.0

no shutdown

exit

do write

Теперь пропингуем с первого компьютера основной шлюз (рисунок 36):

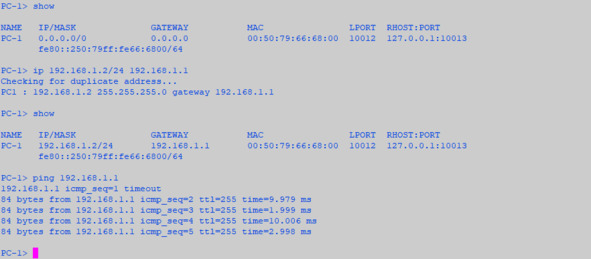

Рисунок 36 – Пингование шлюза по умолчанию

Теперь настроим маршрутизатор, чтобы тот смог выдавать динамически IP-адреса с помощью DHCP:

conf t

int fa0/1

ip address 192.168.2.1 255.255.255.0

no shutdown

exit

ip dhcp pool DHCP

network 192.168.2.0 255.255.255.0

default-router 192.168.2.1

end

Настроем хост для динамического получения IP-адреса

ip dhcp

Посмотрим, какой IP-адрес был присвоен автоматически компьютеру PC-2 (рисунок 37) и проведем пинг до основного шлюза и пинг до PC-1 (рисунок 38).

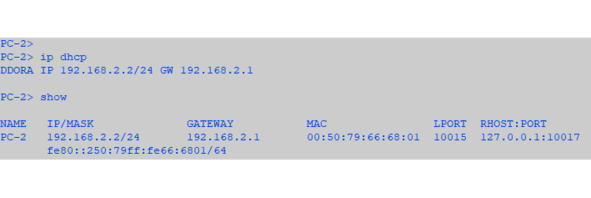

Рисунок 37 – Динамическое получение IP-адреса

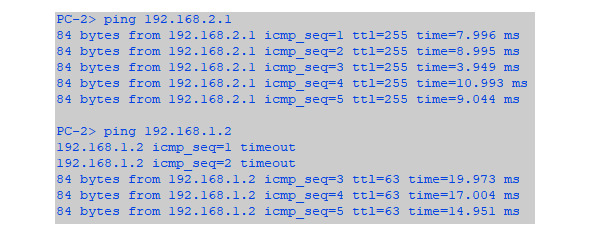

Рисунок 38 – Процесс пинга до шлюза по умолчанию и PC-1
