Примеры комплексной системы электроснабжения

Комплексная система электроснабжения призвана защитить от следующих угроз

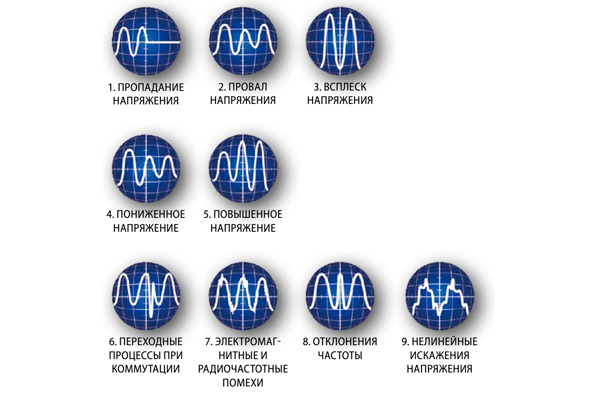

Диаграмма: угрозы электропитания

Схема электроснабжения в комплексе, может включать в себя следующие компоненты и их возможные включения:

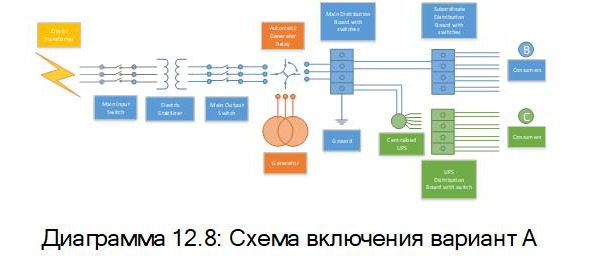

Схема включения вариант А – обеспечивает

•Обеспечение стабилизации напряжения потребителей (В) и (С),

•Защита входного напряжения автоматики генератора.

•Обеспечение аварийным/резервным электроснабжением от генератора потребителей (В) и (С)

•Центральный ИБП обеспечен аварийным/резервным электроснабжением от генератора

•Обеспечение потребителей (С) бесперебойным напряжением

Схема включения вариант В – обеспечивает

•Обеспечение стабилизации напряжения потребителей (А), (В) и (С),

•Защита входного напряжения автоматики генератора.

•Отсутствие аварийного/резервного электроснабжением от генератора потребителей (А).

•Обеспечение аварийным/резервным электроснабжением от генератора потребителей (В) и (С).

•Центральный ИБП обеспечен аварийным/резервным электроснабжением от генератора

•Обеспечение потребителей (С) бесперебойным напряжением

Схема включения вариант С – обеспечивает

•Отсутствие стабилизация напряжения потребителей (А),

•Обеспечение аварийным/резервным электроснабжением от генератора потребителей (А).

•Отсутствие защиты входного напряжения автоматики генератора.

•Обеспечение стабилизации напряжения потребителей (В) и (С),

•Обеспечения аварийным/резервным электроснабжением от генератора потребителей (В) и (С).

•Центральный ИБП обеспечен аварийным/резервным электроснабжением от генератора

•Обеспечение потребителей (С) бесперебойным напряжением

Выбор схемы электроснабжения зависит от требований и финансовых возможностей бизнеса. На схеме показаны участок сети после входного городского электропитания или трансформатора.
