СКС вертикальная (здания или между корпусами)

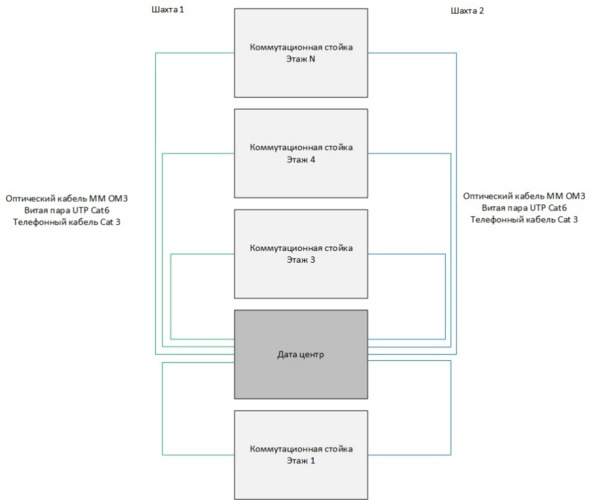

Вертикальная составляющая СКС предоставляет из себя подключения между точками «распределения». К таким соединениям относятся соединения между зданиями, между серверной комнатой и этажным коммуникационным шкафом и т п.

Рекомендуется:

•Ограниченный доступ к кабельным каналам.

•Обеспечить возможность для доступа и обслуживание кабеля.

•Построение кабельной сети по схеме «звезда»

•Использовать оптический кабель «внешней» прокладки, «одно модовый», шесть-двенадцать жил.

•Терминируется кабель в коммуникационный шкаф на оптическую панель с минимум шестью —двенадцатью портами.

•Желательно иметь единый форм-фактор портов оптических панелей вертикальной составляющей СКС.

•Наличие схемы прокладки кабеля.

Допускается:

•Допускается прокладка оптического и телефонного кабеля совместно с электрическим кабелем.

•Допускается терминирование кабеля на настенную панель или наличие коннектора.

•Использовать оптический кабель «внешней» прокладки, «одно модовый», минимум четыре жилы.

•Если форм-фактор портов оптических панелей внешние и внутренней СКС отличается, то необходимо иметь кабели с переходниками (например, LC-SC, SC-ST).

•Допускается использование оптического кабеля OM3 «внешней прокладки», «мульти-модовый», шесть-двенадцать жил разъемом «LC».

•Для обратной совместимости с устаревшими телефонными системами, при необходимости можно использовать телефонный кабель категории Cat3.

Запрещается:

•Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.

•Использовать кабельные каналы не по назначению.
