Методология IDEF (нотации IDEF0 и IDEF3)

Отличительной особенностью нотации является возможность декомпозиции, т. е. каждый отдельный блок в процессе в свою очередь может быть представлен в виде отдельного процесса.

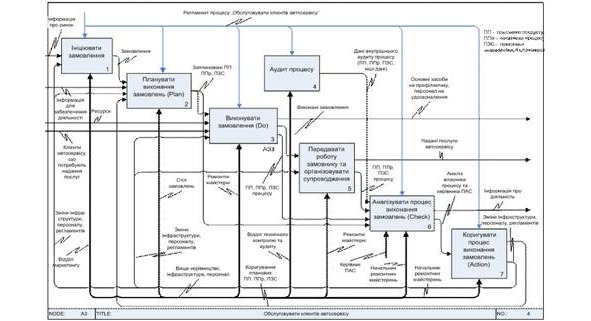

Нотация IDEF0 обычно используется для описания процессов верхнего уровня, хотя и позволяет описать всю деятельность компании. Отличительной возможностью нотации является возможность отображения не только входов и выходов каждого блока, но и «управления» и «механизмов».

Обычно имеет ограничение на девять блоков. Вместе с дополнительными возможностями повышается и требования к квалификации бизнес-аналитиков, которые занимаются моделированием процессов в нотации IDEF0.

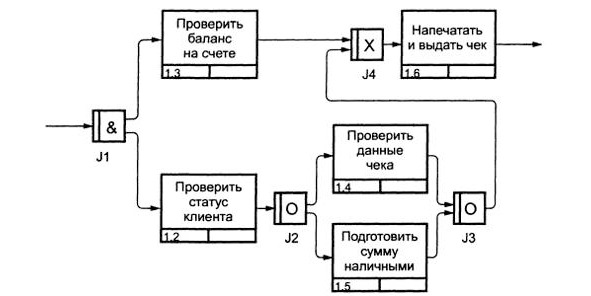

Нотация IDEF3 чаще применяется для построения процессов нижнего уровня, могут также использовать при декомпозиции блоков процесса IDEF0. В отличие отIDEF0 данная нотация не поддерживает отображение «механизмов» и «управления», зато отображает очередность выполнения работ персоналом.

В нотации BPMN применяются логические операторы «И», «ИЛИ», а также их разновидности, как и в нотации IDEF3, но при этом существует возможность задание циклических действий, выполняемых по определенному условию. В отличие от нотации серии IDEF, количество элементов на диаграмме неограниченно, а для лучшего визуального восприятия существует возможность сворачивать и разворачивать определенные части под-процесса.

Нотация BPMN обычно используется для построения диаграмм процессов нижнего уровня, описание процессов верхнего уровня для неё нетипично. Поскольку детальность описания процесса достаточно велика, существуют программные решения, которые способны преобразовать диаграммы в исполняемые процессы, эти процессы затем могут быть запущенны сервером управления бизнес-процессами и обрабатываться в реальном масштабе времени.

Нотация Flowchart, известная также как «блок-схема», наверное, самый простой способ графического представления выполнения любого процесса. Блок-схемы часто применяются в учебных целях для отображения алгоритма выполнения какой-либо задачи. Для построения бизнес-процессов, в схему, как правило, вводят несколько дополнительных элементов: ответственность и ресурсы.

Нотация Flowchart наилучшим образом подходит для описания нижнего уровня процессов, но не предназначена для отображения взаимодействий на более высоких уровнях управления, поэтому многие разработчики программных продуктов применяют данную нотацию совместно с IDEF0 или разрабатывают собственную вариацию для построения процессов верхнего уровня.

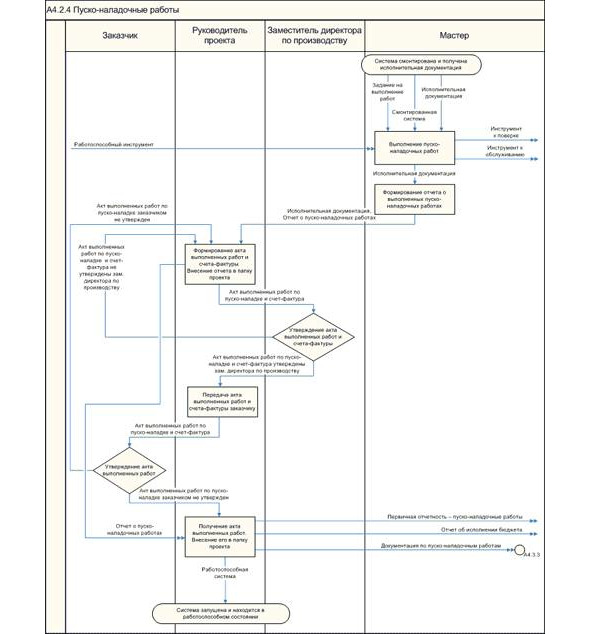

Можно использовать аналог нотации Basic Flowchart c отображением ответственных за выполнение функции слева, а документов, регламентирующих её выполнение справа от функции, разделив функции на 4 типа и введя такие атрибуты как время и стоимость выполнения функции.

Процессы, построенные в нотации Flowchart наиболее наглядны и понятны даже неподготовленным сотрудникам компании.

В качестве инструментов построения бизнес процессов, можно воспользоваться: ARIS, ELMA, Business Studio, Visio, Fox Manager и т п.

Дальнейшее развитие организации может потребовать применение специализированных решений (BPMS), которые позволяют не только моделировать процессы компании, но и внедрять их в рабочую среду и проводить мониторинг исполнения процессов. Помимо этого, ряд современных ERP решений уровня предприятия, имеют в своем составе функционал по моделированию процессов и непосредственного исполнения.
