Делитель напряжения из трех резисторов

Теперь вы знаете, как разделить напряжение пополам и собрать схему зарядки трехлинейного дезинтегратора. А как зарядить бластер? Нужно разделить бортовое напряжение 900В на три!

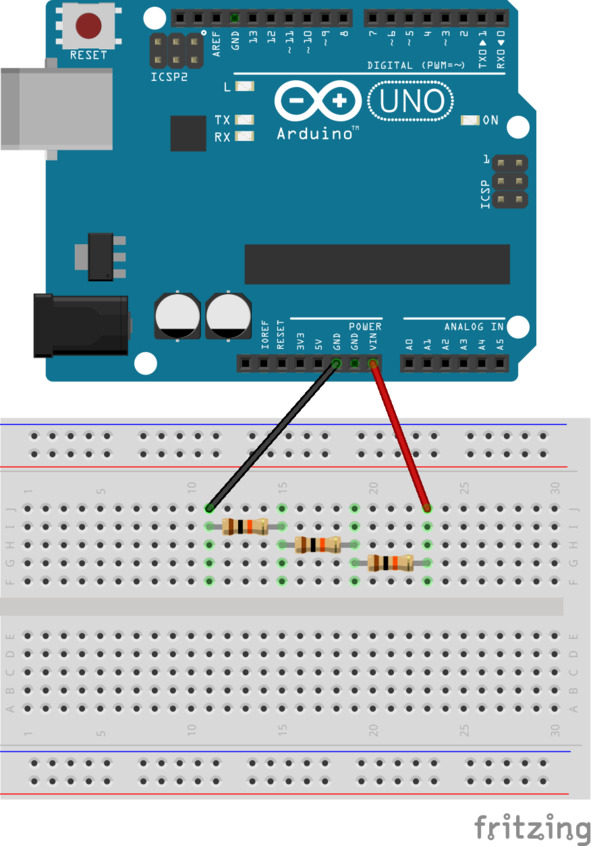

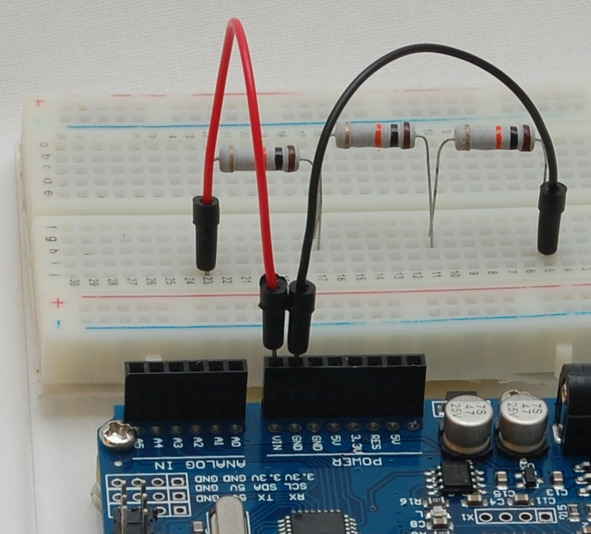

Соберите схему делителя напряжения из трех резисторов по 10кОм. Питание на макетную плату подайте от пина Vin.

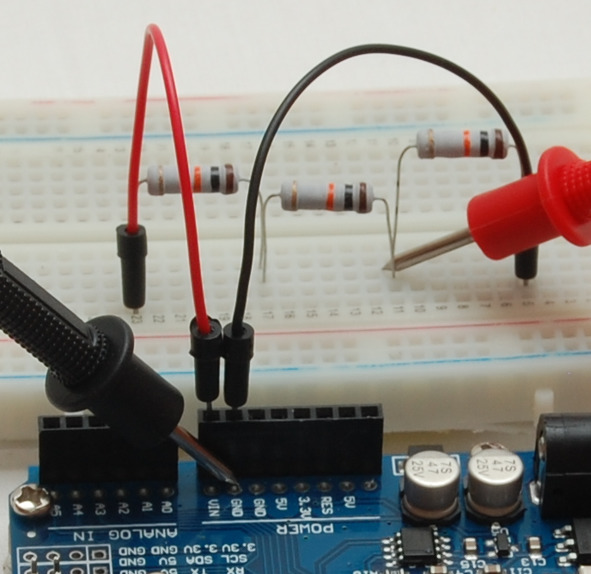

Переключите мультиметр в режим вольтметра и измерьте напряжение между землей (GND) и точкой соединения первого и второго резисторов.

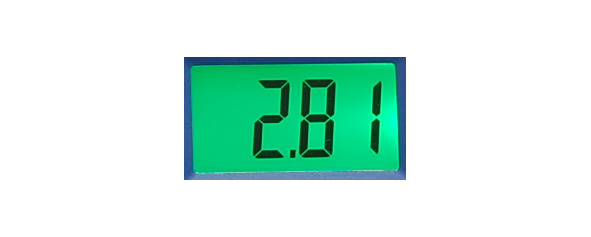

Напряжение будет около 2.8В, почти ровно треть от напряжения на Vin.

Надеюсь, вы догадаетесь, как от этой схемы зарядить плазмомет?

Правильно, надо подключиться к точке соединения второго и третьего резисторов. Напряжение в этой точке будет равно двум третям от напряжения Vin (около 5.6В).
