БП стандарта AT

В БП AT выключатель питания выполнен в виде отдельного устройства (кнопочного 4-контактного выключателя), который разрывает контакты цепи, подающей напряжение на БП.

Рис. 4.14. Блок питания компьютера стандарта АТ

Такой выключатель выведен на переднюю панель системного блока и соединен с БП 4 проводами, которые находятся в общем кембрике.

Компьютер с БП АТ не может автоматически включаться и выключаться.

БП стандарта AT подключается к материнской плате двумя идентичными 6-контактными разъемами. Они вставляются в единый 12-контактный разъем на материнской плате. К разъемам от блока питания идут цветные провода, подключать нужно так, чтобы контакты разъемов с черными проводами были рядом – в середине разъема материнской платы. Схема AT-разъема питания на материнской плате представлена в табл. 4.1.

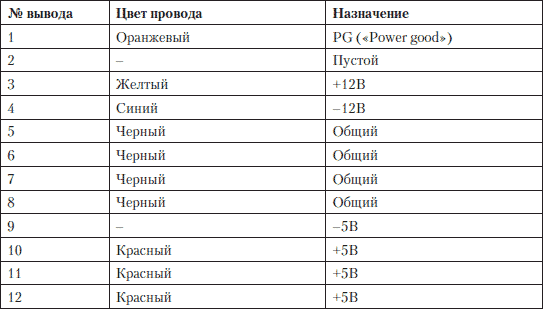

Таблица 4.1. 12-контактный разъем питания БП АТ

Для безошибочного подсоединения проводов питания к кнопке в корпусе AT нужно, чтобы при замыкании контактов соединялись белый с коричневым, черный с синим провода, либо черный с коричневым, белый с синим. Нельзя, чтобы соединялись черный с белым, синий с коричневым.
