1.1.2. Объектная диаграмма предметной области компьютерной графики

Под предметной областью понимается совокупность объектов, имеющих существенное отношение к той или иной сфере деятельности и важных для этой сферы связей между этими объектами. Объектная диаграмма (рис. 1.1.1) представляет собой схематическое графическое изображение этих объектов и связей.

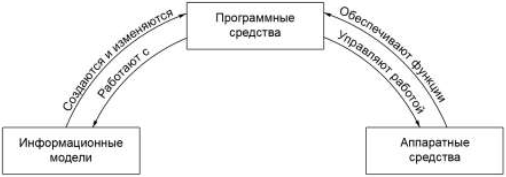

Рис. 1.1.1. Объекты и связи в предметной области компьютерной графики

Семантика объектов и связей, представленных на объектной диаграмме, рассматривается в следующих разделах.
