Инструмент Perfect Shapes

В CorelDRAW существует инструмент создания и более сложных примитивов – Perfect Shapes (Готовые фигуры). Все примитивы, которые может построить этот инструмент, разделены на четыре группы: Basic Shapes (Простые фигуры), Arrows (Стрелки), Flowchart Shapes (Символы для диаграмм), Star Shapes (Звезды) и Callout Shapes (Метки). Каждой из групп соответствует отдельная кнопка на панели инструментов. Большинство этих примитивов имеют от одного до четырех элементов управления, названных разработчиками глифами. Элементы управления действуют аналогично узлам прямоугольников или многоугольников. Они позволяют настраивать форму этих фигур.

1. Выберите на панели инструментов инструмент Arrows (Стрелки).

2. На панели свойств нажмите кнопку Perfect Shapes (Готовые фигуры). Она открывает каталог стрелок.

3. Выберите щелчком мыши левую стрелку в нижнем ряду.

4. Поместите курсор на свободное место страницы документа.

5. Нажмите левую кнопку мыши и перемещайте ее вправо и вниз. При этом появится и будет увеличиваться в размерах контур стрелки.

6. Когда размер будет достаточен, отпустите кнопку мыши. Фигура нарисована (рис. 3.73).

Рис. 3.73. Построение готовой фигуры

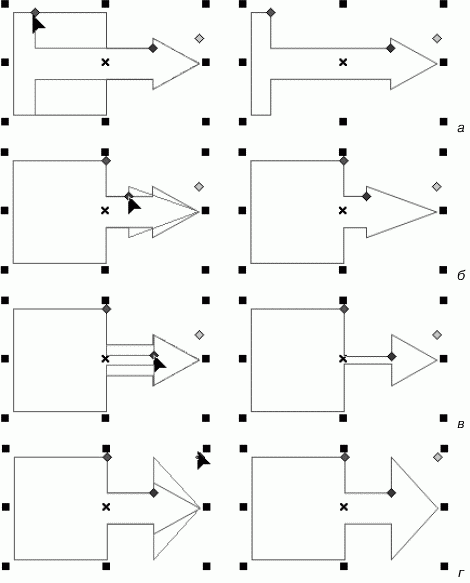

7. Воспользуемся глифами для ее редактирования (их у данной фигуры три). Они отображаются как красный, синий и желтый ромбики. Попробуйте перемещать красный глиф по горизонтали, желтый по вертикали, а синий – в обоих направлениях (рис. 3.74).

Рис. 3.74. Редактирование формы готовой фигуры

Готовые фигуры удобны и легко редактируются. По нашему мнению, их основной недостаток заключается в ограниченности набора и, следовательно, сферы применения.
