Планшетные сканеры

Планшетные сканеры предназначены для ввода графической информации с прозрачного или непрозрачного листового материала. Их стандартный формат А4, поэтому под крышку такого сканера «лицом» на стекло может закладываться не только отдельный лист или страница, но и целая развернутая книга или журнал. Этим планшетные сканеры напоминают копировальные аппараты. Основными элементами сканера являются полупроводниковый лазер и полупроводниковый фотоприемник.

Принцип действия этих устройств состоит в том, что луч света, отраженный от поверхности материала (или прошедший сквозь прозрачный материал), фиксируется специальными элементами, называемыми приборами с зарядовой связью (ПЗС). Когда сканер ведут по тексту или изображению, лазерный луч пробегает по листу, сканирует его и отражает на светочувствительный полупроводниковый элемент. Фотоэлемент преобразует световой сигнал в электрический, который затем по шине передается в компьютер. В нем сигнал преобразуется в цифровую форму, содержащую информацию о координатах и цвете каждого пиксела изображения. И, наконец, на последней стадии полученная об изображении информация записывается на диск в виде файла.

Сканеры являются также составной частью систем распознавания текста (Optical Character Recognition, OCR). В этом случае текст сначала сканируется с бумажного оригинала и вводится в графическом виде в компьютер, а затем обрабатывается специальными программными средствами (FineReader или CuneiForm) для перевода графических символов в коды ASCII.

В качестве примера на рис. 2.27 показан планшетный сканер ColorPage HR-7. Сканер имеет оптическое разрешение 1200 х 2400 dpi и 42-битную глубину цвета. Программное интерполяционное разрешение этой модели достигает 24000 х 24000 dpi при 48-битной глубине цвета, получаемой при использовании технологии улучшения цвета (СТЕ, Color Enhanced Technology). Дополнительно сканер комплектуется слайд-адаптером для 35-миллиметровых слайдов и негативных пленок.

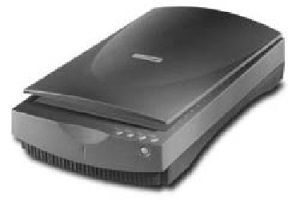

Рис. 2.27. Планшетный сканер ColorPage HR-7
