Кабели и разъемы – общая информация

Все компоненты персонального компьютера связаны посредством кабелей (шлейфов) и разъемов. Периферийные устройства подключаются к компьютеру также при помощи кабелей. Обычно кабель устроен следующим образом: жгут, состоящий из изолированных друг от друга проводников, объединяет соединители (разъемы), находящиеся на противоположных концах кабеля. При этом проводники могут быть заключены в металлическую оболочку (экран), а весь кабель может быть покрыт пластиковой защитной оболочкой. Кабели друг от друга могут отличаться типами разъемов на концах кабеля, количеством используемых в кабеле проводников, тем, как эти проводники связаны с контактами разных разъемов (рис. 2.2). Для защиты от ошибок разъемы кабелей сделаны разными, так что кабель просто не встанет в неподходящее для него гнездо. Большое значение имеет надежность пристыковки разъемов кабеля. Разъемы некоторых кабелей (например, разъемы для подключения монитора или принтера) закрепляются в гнездах при помощи винтов. Эти винты следует завернуть рукой или отверткой, чтобы кабель не выпал из разъема.

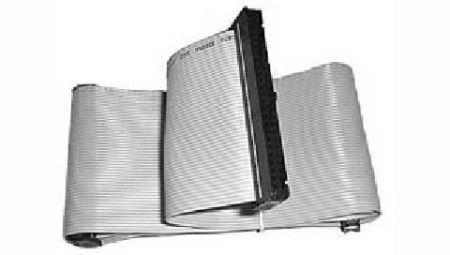

Рис. 2.2. Шлейф IDE UDMA66 для 2-х устройств

Внимание

При включенном компьютере нельзя ни пристыковывать, ни отстыковывать кабели для подключения периферийных устройств – это может привести к выходу из строя вашего компьютера.
