Коаксиальный кабель

Первой средой для объединения компьютеров в сеть с целью обмена информацией был коаксиальный кабель (Coaxial Cable). Сети с использованием коаксиального кабеля появились еще в начале 70-х годов прошлого века. На то время он считался идеальным вариантом для передачи данных. Скорости тогда были не столь высоки, как сегодня, и коаксиальный кабель полностью удовлетворял существующие потребности. Сетевое оборудование для работы с коаксиальным кабелем, согласно существующим сетевым стандартам, позволяет передавать данные со скоростью до 10 Мбит/с, что даже сегодня в некоторых случаях является вполне достаточной скоростью.

Различают тонкий и толстый коаксиальные кабели. Несмотря на то что толстый коаксиальный кабель появился раньше, его технические характеристики (скорость, дальность связи и т. п.) существенно лучше, нежели у тонкого коаксиального кабеля, который появился после дальнейшего усовершенствования проводных сетевых стандартов.

Толстый и тонкий кабели внешне различаются только толщиной, хотя иногда могут быть и другие различия (рис. 7.1).

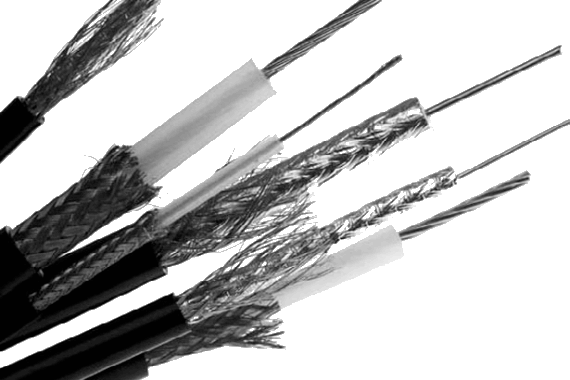

^{Рис. 7.1. Разные варианты коаксиального кабеля}

Например, когда требуется прокладка кабеля снаружи здания, часто используется кабель с усилительным тросом, который выглядит как отдельная жила в отдельной оболочке.

Однако основные различия между этими типами кабелей заключаются в их строении: могут присутствовать дополнительные оплетки, диэлектрики, экраны из фольги и т. д.

Типичное строение самой простой реализации тонкого и толстого коаксиального кабеля показано на рис. 7.2 и 7.3.

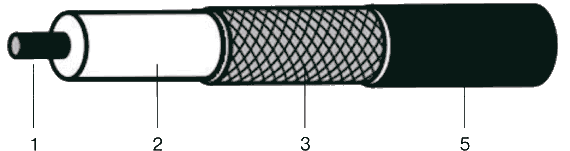

^{Рис. 7.2. Строение тонкого коаксиального кабеля}

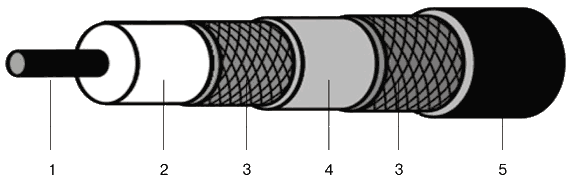

^{Рис. 7.3. Строение толстого коаксиального кабеля}

Рассмотрим элементы коаксиального кабеля, показанные на рисунке.

1. Центральный проводник (Center Conductor). Представляет собой металлический стержень, цельный или состоящий из нескольких проводников. В качестве металла, как правило, выступает медь или сплав с медью, например сплав меди с карбоном, омедненная сталь или омедненный алюминий. Толщина проводника обычно находится в пределах 1–2 мм.

2. Диэлектрик (Dielectric). Служит для надежного разделения и изолирования центрального проводника и оплетки, которая используется для передачи сигнала. Диэлектрик может изготавливаться из различных материалов, например из полиэтилена, фторопласта, пенополиуретана, поливинилхлорида, тефлона и т. д.

3. Оплетка (Braid). Является одним из носителей, который участвует в передаче сигнала. Кроме того, она играет роль заземления и защитного экрана от электромагнитных шумов и наводок. Как правило, оплетка сделана из медной или алюминиевой проволоки. Когда требуется увеличить помехозащищенность системы, может использоваться кабель с двойной и даже четверной оплеткой.

4. Изолирующая пленка (Foil). Выступает обычно в роли дополнительного экрана. В качестве материала используется алюминиевая фольга.

5. Внешняя оболочка (Outer Jacket). Используется для защиты кабеля от воздействия внешней среды. Оболочка, как правило, имеет ультрафиолетовую защиту и защиту от возгорания, для чего используется материал с соответствующими свойствами, например поливинилхлорид, пластик, резина и т. д.

Волновое сопротивление коаксиального кабеля, используемого для передачи данных в локальных сетях, составляет 50 Ом. При этом толщина тонкого коаксиального кабеля – примерно 0,5–0,6 см, а толстого – 1–1,3 см.

Существует определенная маркировка (категория) кабелей, которая позволяет различать их характеристики. Например, кабель с волновым сопротивлением 50 Ом имеет маркировку R-8[1], RG-11 и RG-58. Различают также подкатегории кабелей, например RG-58/U (одножильный проводник) или RG-58A/U (многожильный проводник).

Наибольшее распространение получил тонкий коаксиальный кабель, поскольку он более гибкий и его легче прокладывать. Тем не менее, если требуется увеличить длину центральной кабельной магистрали, то используется толстый коаксиальный кабель. Иногда тонкий и толстый кабели применяются одновременно: тонким кабелем соединяют близкорасположенные компьютеры, а толстым – компьютеры на большом удалении или разные сегменты сети.
