3.2. Выбор формата представления численных величин

Выберем формат представления численных значений координат точек, линейных и угловых величин.

1. Щелкните мышью по кнопке с логотипом в левом верхнем углу окна программы, чтобы открыть браузер-меню.

2. В браузер-меню выберите пункт Format (Формат) (рис. 3.3).

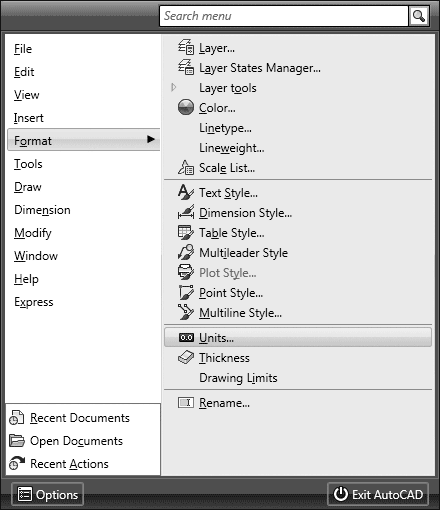

Рис. 3.3. Подменю Format (Формат)

3. В открывшемся подменю выберите пункт Units (Единицы измерения). Откроется диалог Drawing Units (Единицы измерения при черчении) (рис. 3.4).

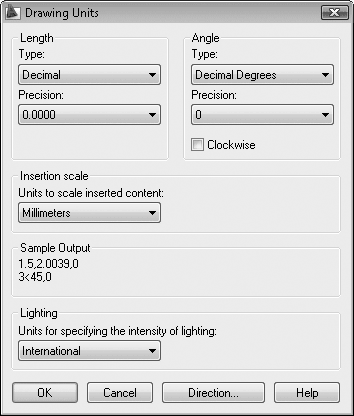

Рис. 3.4. Диалог Drawing Units (Единицы измерения при черчении)

Группа элементов управления Length (Длина) служит для задания единиц измерения длины и содержит два раскрывающихся списка.

Список Type (Тип) определяет формат представления линейных единиц измерения и содержит следующие значения:

• Scientific (Научный) – формат представления чисел с плавающей точкой;

• Decimal (Десятичный) – формат представления чисел с фиксированной точкой;

• Engineering (Инженерный) – формат представления, основанный на футах и дюймах, с фиксированной точкой;
